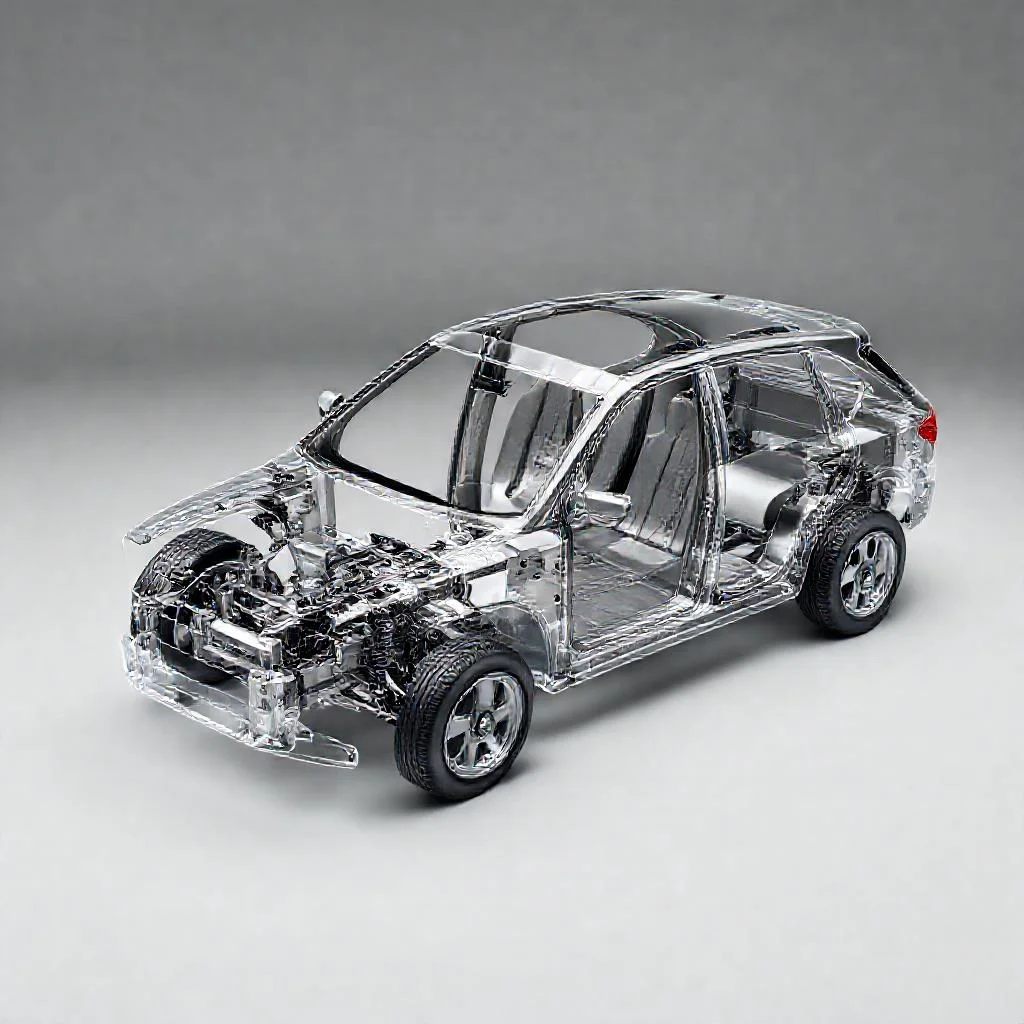

Несущий кузов как единый организм: от листа стали до жёсткого каркаса
В отличие от рамных внедорожников, где кузов лишь «сидит» на силовой раме, легковой автомобиль использует кузов как главный несущий элемент. Каждая деталь — от порога до стойки крыши — работает в связке, принимая на себя скручивающие, изгибающие и ударные нагрузки. Инженеры называют это «пространственной рамой», где нет второстепенных деталей: даже пол и моторный щит участвуют в распределении усилий.
Представьте, что вы едете по разбитой дороге: энергия от колёс передаётся через подвеску на лонжероны, а те «размазывают» её по всему периметру днища. Если бы кузов был просто оболочкой, как у старых автобусов, металл быстро бы устал и пошли трещины. Здесь же нагрузка перераспределяется по замкнутым контурам, образуя жёсткую клетку.
Анатомия силового каркаса: где живёт жёсткость
Основу составляют продольные лонжероны — два мощных «хребта», идущие от бампера до задней части. Между ними расположены поперечины, превращающие днище в подобие решётки. Особое внимание уделяется зоне порогов: они связывают передние и задние лонжероны, работая на скручивание при поворотах. Чем выше этот показатель — торсионная жёсткость, тем точнее рулевое управление и меньше вибраций.
Стойки крыши (A, B и C) образуют верхний контур безопасности. В современных моделях их делают из горячештампованной стали с пределом прочности до 1500 МПа. Именно эти элементы принимают на себя энергию при опрокидывании, сохраняя жизненное пространство для пассажиров.
- Лонжероны — продольные балки, воспринимающие основные удары и вес агрегатов.
- Поперечины пола — связывают лонжероны, повышая устойчивость к изгибу.
- Стойки крыши — вертикальные опоры, формирующие «каркас безопасности».
- Моторный щит — разделяет салон и подкапотное пространство, гасит деформации при фронтальном столкновении.
Как металл «дышит» под нагрузкой: зоны программируемой деформации
Несущий кузов — это не просто жёсткая скорлупа, а умная конструкция с запрограммированными слабыми звеньями. При аварии передняя часть должна смяться, поглощая кинетическую энергию, в то время как центральная зона остаётся незыблемой. Для этого инженеры комбинируют стали разной прочности: мягкие «гармошки» в моторном отсеке и сверхпрочные вставки в порогах и стойках.
Такой подход называют «деформируемыми зонами». Они работают как подушка: металл складывается по заранее рассчитанным линиям, не передавая удар на пассажирский отсек. Если вы посмотрите на разбитый автомобиль после краш-теста, то увидите, что передок «съёжился», а двери всё ещё открываются — это и есть результат грамотного распределения жёсткости.
«Несущий кузов — это компромисс между прочностью и податливостью: там, где нужно спасти жизнь, металл должен сломаться предсказуемо, а где нужно сохранить форму — выстоять любой ценой».
Соединения и материалы: почему сварка важнее толщины металла
Даже идеально спроектированный каркас потеряет свойства, если соединения дадут слабину. На заводах используют точечную сварку (до 5000 точек на кузов), лазерную пайку и клеевые составы. Клей, например, не только фиксирует детали, но и гасит вибрации, работая как демпфер. А в премиум-сегменте всё чаще встречается комбинация стали, алюминия и углепластика.
Алюминиевые лонжероны легче, но требуют заклёпок и особых методов сварки. Углепластиковые вставки дают феноменальную жёсткость при минимальном весе. Однако ремонт таких конструкций — головная боль: если стальной кузов можно вытянуть на стапеле, то карбон часто меняют целиком. Поэтому бюджетные модели до сих пор верны штампованной стали.
Диагностика и ремонт: как понять, что каркас «устал»
Перекосы несущего кузова проявляются косвенно: неравномерный износ шин, увод руля, скрипы в дверных проёмах, зазоры разной ширины. После серьёзного ДТП геометрия может быть нарушена на миллиметры, которые не видны глазом, но критичны для управляемости. Проверка на стенде с замерами контрольных точек — обязательный этап восстановления.
Ремонт силового каркаса требует не просто сварки, а восстановления заводских характеристик жёсткости. Если вырезать часть лонжерона и вварить «заплатку» без расчёта, зона деформации перестанет работать правильно. Именно поэтому кузовной ремонт несущих автомобилей — это инженерная задача, а не просто жестянка.
Сравнение элементов несущего кузова легкового автомобиля
| Элемент конструкции | Расположение | Основная функция | Воспринимаемые нагрузки | Материал / особенность |
|---|---|---|---|---|
| Лонжероны | От бампера до задней части автомобиля | Продольные балки, воспринимающие основные удары и вес агрегатов | Удары, вес агрегатов | Сталь (в премиум-сегменте — алюминий) |
| Поперечины пола | Между лонжеронами, в днище | Связывают лонжероны, повышая устойчивость к изгибу | Изгибающие нагрузки | Сталь |
| Пороги | Связывают передние и задние лонжероны | Работают на скручивание при поворотах | Скручивание | Сверхпрочные вставки |
| Стойки крыши (A, B, C) | Верхний контур безопасности | Формируют «каркас безопасности», принимают энергию при опрокидывании | Энергия при опрокидывании | Горячештампованная сталь с пределом прочности до 1500 МПа |
| Моторный щит | Разделяет салон и подкапотное пространство | Гасит деформации при фронтальном столкновении | Деформации при фронтальном столкновении | Сталь |
| Деформируемые зоны | Передняя часть (моторный отсек) | Сминаются, поглощая кинетическую энергию при аварии | Кинетическая энергия удара | Мягкие «гармошки» |
Параметры и особенности соединений и материалов несущего кузова
| Параметр / материал | Значение / особенность | Преимущества | Сложности / ограничения |
|---|---|---|---|
| Точечная сварка | До 5000 точек на кузов | Надёжное соединение деталей | — |
| Лазерная пайка | Применяется на заводах | Прочное соединение | — |
| Клеевые составы | Используются для фиксации деталей | Гасят вибрации, работая как демпфер | — |
| Стальные кузова | Штампованная сталь (бюджетные модели) | Ремонтопригодность — можно вытянуть на стапеле | — |
| Алюминиевые лонжероны | Легче стали | Снижение массы | Требуют заклёпок и особых методов сварки |
| Углепластиковые вставки | Комбинация стали, алюминия и углепластика (премиум-сегмент) | Феноменальная жёсткость при минимальном весе | Если стальной кузов можно вытянуть на стапеле, то карбон часто меняют целиком |
Диагностика нарушений геометрии несущего кузова
| Признак | Причина | Последствие |
|---|---|---|
| Неравномерный износ шин | Перекосы несущего кузова | Нарушение геометрии может быть на миллиметры, которые не видны глазом, но критичны для управляемости |
| Увод руля | ||
| Скрипы в дверных проёмах | ||
| Зазоры разной ширины | ||
| Нарушение геометрии после серьёзного ДТП | Деформация силового каркаса | Требуется проверка на стенде с замерами контрольных точек — обязательный этап восстановления |
Частые вопросы о несущем кузове легкового автомобиля
Что такое несущий кузов и чем он отличается от рамной конструкции?
Несущий кузов — это конструкция, в которой кузов является главным силовым элементом и воспринимает все нагрузки: скручивающие, изгибающие и ударные. В отличие от рамных внедорожников, где кузов лишь «сидит» на отдельной силовой раме, здесь каждая деталь — от порога до стойки крыши — работает в связке, образуя «пространственную раму» без второстепенных элементов.
Какие элементы образуют силовой каркас несущего кузова?
Основу составляют продольные лонжероны, идущие от бампера до задней части, и поперечины, превращающие днище в подобие решётки. Особое значение имеют пороги, связывающие передние и задние лонжероны, а также стойки крыши (A, B и C), которые образуют верхний контур безопасности. Моторный щит также участвует в распределении усилий при фронтальном столкновении.
Что такое зоны программируемой деформации и зачем они нужны?
Это запрограммированные слабые звенья конструкции: при аварии передняя часть кузова должна смяться, поглощая кинетическую энергию, тогда как центральная зона остаётся незыблемой. Для этого инженеры комбинируют стали разной прочности — мягкие «гармошки» в моторном отсеке и сверхпрочные вставки в порогах и стойках. Металл складывается по рассчитанным линиям, не передавая удар на пассажирский отсек.
Почему сварка и соединения важнее толщины металла?
Даже идеально спроектированный каркас потеряет свойства, если соединения дадут слабину. На заводах используют точечную сварку (до 5000 точек на кузов), лазерную пайку и клеевые составы, которые не только фиксируют детали, но и гасят вибрации. В премиум-сегменте применяют комбинации стали, алюминия и углепластика, однако ремонт таких конструкций значительно сложнее.
Как понять, что геометрия несущего кузова нарушена?
Перекосы проявляются косвенно: неравномерный износ шин, увод руля, скрипы в дверных проёмах, зазоры разной ширины. После серьёзного ДТП геометрия может быть нарушена на миллиметры, которые не видны глазом, но критичны для управляемости. Проверка на стенде с замерами контрольных точек — обязательный этап восстановления, а ремонт требует восстановления заводских характеристик жёсткости, а не просто сварки.
