Анатомия опоры: почему кардан «плавает», а не жестко закреплен
Представьте трансмиссию автомобиля как живой организм. Двигатель и коробка передач жестко прикручены к кузову через подушки, гасящие вибрацию. А вот карданный вал, который передает крутящий момент на редуктор заднего моста, соединен с агрегатами через крестовины и шлицевые соединения. Это необходимо, потому что при движении машины задний мост «дышит»: он перемещается в вертикальной и горизонтальной плоскостях на ходах подвески. Если бы вал был зафиксирован наглухо, любое изменение угла грозило бы разрушением всей кинематической цепи.

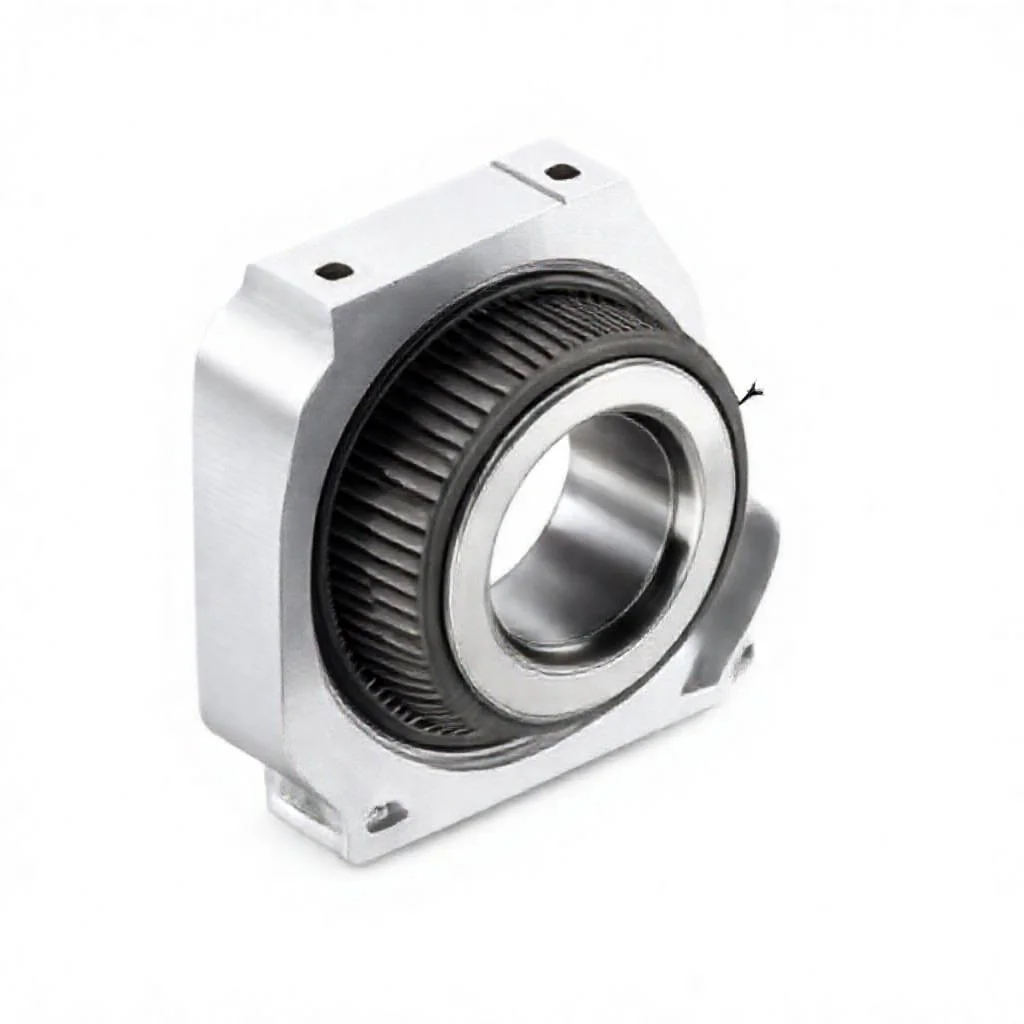

Здесь и вступает в игру промежуточная опора. Она представляет собой подшипник, запрессованный в эластичную резиновую подушку, которая, в свою очередь, закреплена на поперечине кузова или лонжероне. Как правило, она стоит между двумя частями вала. Задача этого узла — не дать длинному валу провиснуть под собственным весом на высоких оборотах и погасить резонансные колебания. При этом упругость резиновой обоймы позволяет валу сохранять некоторую свободу движения, компенсируя перекосы, неизбежно возникающие в процессе эксплуатации.
Конструкция и физика работы: от резинометаллического демпфера до критических оборотов
Технически узел напоминает бутерброд: на наружную обойму подшипника (обычно это закрытый шариковый тип) напрессована резиновая втулка. Резина — это не просто прокладка. Это сложный демпфер, который гасит высокочастотные вибрации от вращения вала и низкочастотные рывки, передающиеся от трансмиссии. Многие водители ошибочно полагают, что подвесной подшипник должен полностью исключать люфт. На самом деле небольшой осевой ход обязателен — он предотвращает закусывание и перегрев подшипника при температурном расширении металла.
С инженерной точки зрения основная задача опоры — не дать валу войти в резонанс. У каждого вала есть собственная частота колебаний. При определенных оборотах (часто в диапазоне 2500-3500 об/мин) вал начинает вибрировать с амплитудой, достаточной для разрушения шлицевых соединений и сальников коробки передач. Подвесной подшипник с резиновым армированием жесткостью в несколько десятков килограмм-силы на миллиметр сдвигает эту резонансную точку далеко за пределы рабочих оборотов двигателя. Именно поэтому замена «резинки» на жесткую металлическую проставку — частая причина воя и преждевременной смерти редуктора.
Особенно критична роль опоры на длиннобазных седанах и внедорожниках, где длина вала может превышать полтора метра. Здесь узел выполняет функцию дополнительной точки опоры, разбивая вал на два более коротких участка. Каждый участок становится жестче на скручивание, что снижает потери мощности на деформацию металла. Это не просто деталь, а элемент, обеспечивающий кинематическую точность: неправильная соосность опоры вызывает биение, которое через крестовины передается на все агрегаты силового агрегата.
Симптомы деградации узла: как распознать неисправность на ранней стадии
Диагностика требует внимательности. Игнорирование первых «звоночков» приводит к тому, что оборванный вал повреждает днище, топливный бак или тормозные магистрали. Наиболее характерный признак — глухой стук при трогании с места и при резком сбросе газа. Вибрация при этом ощущается всем кузовом, но особенно четко отдается в пол и спинку водительского сиденья. Если износ прогрессирует, к стуку добавляется гул, который усиливается с набором скорости и напоминает шум от шин, но имеет более низкую частоту.
Визуальный осмотр ямы или подъемника даст однозначный ответ. Обращать внимание стоит на следующие тревожные сигналы:
- Растрескивание и отслоение резиновой подушки от металлической обоймы (визуально выглядит как рваная кромка).
- Вытекание смазки из закрытого подшипника и наличие ржавых подтеков на внутренней обойме.
- Люфт при приложении усилия рукой к фланцу вала в вертикальной и горизонтальной плоскостях (норма — не более 0,1 мм).
- Следы касания вала о защитный кожух или элементы выпускной системы.
Замерять люфт в одиночку сложно, но есть проверенная методика: упритесь монтажкой в кардан и попробуйте им поддеть опору. Малейший ход в резине — приговор. Промедление с ремонтом грозит тем, что подшипник заклинит, а вал начнет «писать восьмерку». Это приведет к разбиванию хвостовика раздаточной коробки на полноприводных авто — ремонт такого узла обходится в разы дороже, чем замена простого подвесного.
Трансмиссия не прощает грубости: если игнорировать вибрацию «на низах», копеечная замена резинометаллической опоры превратится в капитальный ремонт редуктора с заменой главной пары
Нюансы замены и выбора: что важно знать перед визитом в магазин
Распространенная ошибка — покупка дешевого аналога без маркировки. Оригинальный подшипник (например, SNR или SKF для европейских авто) стоит в три раза дороже, но служит 80-100 тысяч км. Дешевый неоригинал может развалиться уже через 15 тысяч км из-за низкого качества резины, которая теряет эластичность при морозе. При выборе всегда сравнивайте диаметр посадочного места и высоту резиновой подушки: различия в 2-3 мм сделают установку невозможной без грубой деформации кузовных элементов.
Важно также проверить состояние крестовин и шлицевого соединения. Часто вибрация появляется не от самой опоры, а от изношенной крестовины, которая просто разбивает посадочное место подшипника. Установка нового узла на вал с выработкой шлицов не даст результата — опору разобьет за пару дней. Профессионалы всегда дефектуют весь карданный вал в сборе: проверяют биение на балансировочном станке и при необходимости перешлифовывают посадочные шейки.
Процесс замены на многих автомобилях (включая классические заднеприводные ВАЗ и современные BMW) требует снятия кардана целиком. Попытки заменить подшипник без демонтажа вала — лишь способ отсрочить проблему. Вам нужно будет сжать резиновую подушку специальным съемником при запрессовке нового узла. Нарушение технологии и забивание подшипника ударами молотка по внешней обойме неминуемо повредит дорожки качения, что вызовет гул при первом же выезде.
Влияние на ресурс смежных агрегатов: экономия, ведущая к растратам
Неисправный подвесной подшипник действует как камень, брошенный в спокойную воду — круги расходятся по всей трансмиссии. Разбитая опора заставляет вал вращаться с биением. Это создает паразитную радиальную нагрузку на сальники коробки передач и раздаточной коробки. Сальники выдавливает, и через них начинает сочиться масло. Водитель, заметив подтеки, доливает смазку, но не обращается в сервис, что ведет к масляному голоданию и перегреву подшипников коробки.
Также страдает эластичная муфта (гузка на «УАЗ» и заднеприводных «Мерседесах») — она принимает на себя весь дисбаланс. Эластичный элемент быстро расслаивается, и автомобиль начинает дергаться при каждом переключении передач. Если же вибрация передается на кузов, путь прохождения лежит через резиновые подушки двигателя — они преждевременно теряют свою эластичность и начинают «дубеть» на морозе. В итоге простой узел, стоимостью до пяти тысяч рублей, способен вызвать цепную реакцию разрушений на сумму свыше сотни тысяч.
Ключевые параметры работы и диагностики подвесного подшипника карданного вала
| Параметр / Характеристика | Значение / Описание | Пояснение / Последствия отклонения |
|---|---|---|
| Функция узла | Промежуточная опора для карданного вала | Предотвращает провисание вала под собственным весом, гасит резонансные колебания |
| Основные элементы конструкции | Шариковый подшипник закрытого типа + резиновая втулка (обойма) | Подшипник запрессован в эластичную резиновую подушку, закрепленную на кузове |
| Роль резинового демпфера | Гасит высокочастотные и низкочастотные вибрации | Обеспечивает упругость для компенсации перекосов вала при движении |
| Допустимый осевой ход подшипника | Небольшой люфт обязателен | Предотвращает закусывание и перегрев при температурном расширении металла |
| Зона резонанса вала (обороты) | 2500–3500 об/мин | Опора сдвигает резонансную точку за пределы рабочих оборотов двигателя |
| Жесткость резинового армирования | Несколько десятков кгс/мм | Недопустима замена на жесткую металлическую проставку — вызывает вой и разрушение редуктора |
| Критическая длина вала | Более 1,5 метра (длиннобазные авто, внедорожники) | Опора разбивает вал на два коротких участка, повышая жесткость на скручивание |
| Норма люфта при диагностике | Не более 0,1 мм | Превышение указывает на износ и необходимость замены |
| Основные симптомы износа | Глухой стук при трогании/сбросе газа; вибрация в пол и сиденье; гул на скорости | При прогрессирующем износе добавляется низкочастотный гул, усиливающийся с набором скорости |
| Визуальные признаки неисправности | Трещины и отслоение резины; подтеки смазки и ржавчина; люфт фланца; следы касания вала о кузов | Визуальный осмотр на яме или подъемнике дает однозначный ответ о состоянии узла |
| Ресурс оригинального подшипника | 80 000 – 100 000 км | Оригинальные бренды (SNR, SKF) в 3 раза дороже, но значительно надежнее |
| Ресурс дешевого аналога | Около 15 000 км | Низкое качество резины, теряющей эластичность на морозе |
| Допуск по посадочному диаметру | Различия в 2–3 мм недопустимы | Несовпадение размеров делает установку невозможной без грубой деформации кузова |
| Обязательная проверка смежных узлов | Крестовины, шлицевые соединения, биение вала на станке | Изношенная крестовина разбивает посадочное место новой опоры за несколько дней |
| Технология замены | Снятие кардана целиком, запрессовка съемником | Запрессовка ударами молотка по внешней обойме повреждает дорожки качения |
| Влияние на сальники КПП и РК | Биение вала выдавливает сальники, появляются подтеки масла | Масляное голодание вызывает перегрев и разрушение подшипников коробки |
| Влияние на эластичную муфту | Принимает дисбаланс, расслаивается, авто дергается при переключениях | Характерно для УАЗ, заднеприводных Mercedes |
| Влияние на подушки двигателя | Вибрация передается на кузов, подушки «дубеют» на морозе | Преждевременная потеря эластичности опор силового агрегата |
| Стоимость узла | До 5 000 рублей | Игнорирование неисправности вызывает цепную реакцию разрушений на сумму свыше 100 000 рублей |
Ключевые вопросы о работе подвесного подшипника
Почему карданный вал не закреплен жестко, а «плавает» на подвесном подшипнике?
Жесткая фиксация вала невозможна, потому что задний мост постоянно перемещается в вертикальной и горизонтальной плоскостях при работе подвески. Если бы вал был закреплен наглухо, любые перекосы и изменения углов привели бы к разрушению крестовин, шлицевых соединений и всей кинематической цепи. Эластичная резиновая обойма подвесного подшипника позволяет валу сохранять небольшую свободу движения, компенсируя эти неизбежные перемещения во время езды.
Какова основная физическая задача подвесного подшипника?
Главная задача узла — не дать валу войти в резонанс. У каждого вала есть собственная частота колебаний, и при определенных оборотах (часто 2500-3500 об/мин) он начинает вибрировать с опасной амплитудой. Подвесной подшипник с резиновым армированием сдвигает эту резонансную точку далеко за пределы рабочих оборотов двигателя. Дополнительно он гасит высокочастотные и низкочастотные вибрации от вращения вала и трансмиссии, а также не дает длинному валу провиснуть под собственным весом.
Каковы первые признаки неисправности подвесного подшипника?
Самый характерный симптом — глухой стук при трогании с места и при резком сбросе газа. Затем появляется вибрация, ощущаемая всем кузовом, особенно в пол и спинку сиденья. При прогрессирующем износе добавляется низкочастотный гул, усиливающийся с набором скорости. Визуально на яме можно заметить растрескивание резиновой подушки, вытекание смазки из подшипника и люфт вала более 0,1 мм при приложении усилия рукой.
Почему небольшой осевой люфт в подвесном подшипнике — это норма, а не дефект?
Небольшой осевой ход обязателен для предотвращения закусывания и перегрева подшипника. При работе трансмиссии происходит температурное расширение металла, и если бы подшипник был зажат абсолютно жестко, это создало бы избыточное напряжение, что привело бы к его быстрому разрушению. Эластичная резина и зазор в подшипнике компенсируют эти тепловые деформации.
Чем опасна замена резиновой подушки на жесткую металлическую проставку?
Такая замена лишает узел демпфирующих свойств. Резиновая подушка — это сложный демпфер, который гасит вибрации. Установка жесткой проставки приводит к тому, что вал начинает передавать всю вибрацию на кузов и агрегаты без смягчения. Это вызывает вой, преждевременную смерть редуктора и быстрое разрушение шлицевых соединений и сальников коробки передач.
