Физика удара: почему металл уступает место композитам
В момент столкновения кузов автомобиля испытывает колоссальные перегрузки, и задача силовой структуры — не остаться невредимой, а грамотно распределить энергию. Жесткий каркас безопасности салона работает в паре с деформируемыми зонами: пока моторный отсек и лонжероны сминаются, «клетка» вокруг водителя и пассажиров обязана сохранить геометрию. Именно этот принцип разделения функций превращает хаос кинетической энергии в управляемый процесс торможения.
Инженеры отказались от идеи абсолютно монолитного кузова: слишком жесткая конструкция передавала бы удар напрямую телам людей. Вместо этого современная силовая структура сочетает высокопрочные марки стали в стойках и порогах с программируемыми зонами смятия. Такой подход позволяет удерживать салон в целости даже при серьезных ДТП, а LSI-понятие «энергопоглощающий барьер» становится ключевым при проектировании.

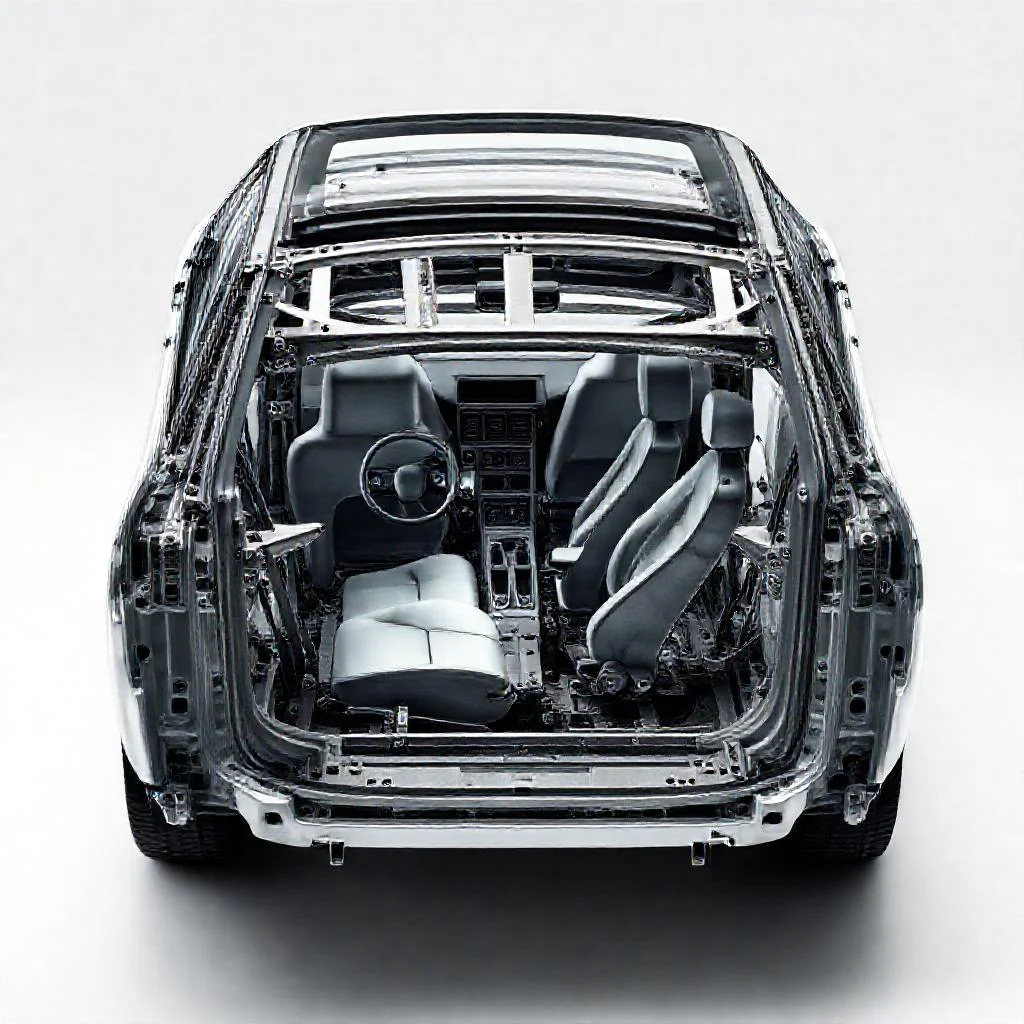

Архитектура силового каркаса: от порогов до крыши
Основу защитного контура образуют продольные и поперечные элементы, сваренные в единую пространственную решетку. Центральные стойки, усиленные пороги и поперечины пола принимают на себя основную нагрузку при боковых ударах, не давая двери вдавиться в салон. Крыша связана с ними через B-стойки, формируя замкнутый контур, который работает как единое целое при опрокидывании.
Особое внимание уделяется зонам сопряжения — именно там возникают концентраторы напряжений. Лазерная сварка и структурные клеи позволяют соединять разнородные металлы без потери прочности, а горячая штамповка деталей придает им необходимую твердость. В результате кузов ведет себя предсказуемо: он гнется там, где задумано, и остается незыблемым там, где находится человек.
Материаловедение на страже жизни: сталь, алюминий, композиты
Современный каркас — это не монолит, а слоеный пирог из материалов с разными свойствами. Высокопрочная сталь с пределом текучести свыше 1000 МПа идет на стойки и усилители дверей, тогда как алюминиевые сплавы снижают массу и улучшают развесовку. Углепластиковые элементы все чаще появляются в премиальных моделях, где важна и прочность, и динамика.
Каждый материал выполняет свою миссию: одни поглощают энергию, другие сопротивляются деформации, третьи работают на излом. Комбинация стали разных классов и легких сплавов дает синергетический эффект, недостижимый для однородной конструкции.
- Горячештампованная сталь — максимальная прочность при малой толщине, применяется в центральных стойках и порогах.
- Алюминиевые сплавы — снижение веса и хорошее поглощение удара в передней части кузова.
- Углепластик — рекордная удельная прочность, используется в суперкарах и электромобилях.
- Структурные клеи — равномерное распределение нагрузки в местах соединений вместо точечной сварки.
Краш-тесты и виртуальное моделирование: как проверяют невидимое
Прежде чем каркас попадет в серию, он проходит тысячи часов компьютерного моделирования методом конечных элементов. Виртуальные барьеры, манекены и сценарии столкновений позволяют инженерам «увидеть» деформации еще до создания первого прототипа. Это сокращает цикл разработки и дает понимание, где именно металл поведет себя неправильно.
Натурные испытания дополняют цифру реальностью: фронтальный удар о недеформируемый барьер, боковой удар тележкой, опрокидывание. Датчики фиксируют перегрузки на манекенах, а высокоскоростные камеры показывают, как именно складывается силовая структура. По результатам вносятся правки в геометрию усилителей и толщину металла.
«Жесткий каркас — это не про то, чтобы машина осталась целой. Это про то, чтобы человек внутри нее остался живым.»
Эволюция и будущее: что дальше
Электромобили и автономный транспорт ставят новые задачи. Батарейный отсек требует дополнительной защиты от деформации, а отсутствие двигателя меняет схему распределения удара. Производители интегрируют силовой каркас с платформой батареи, превращая порог в многофункциональный элемент, который одновременно держит удар и защищает энергоячейки.
Активно развиваются адаптивные структуры: датчики и пиротехнические усилители, способные менять жесткость в доли секунды перед столкновением. Пока такие решения остаются экспериментальными, но вектор задан — каркас становится «умным», а не просто прочным.
Сравнение материалов и параметров жесткого каркаса безопасности салона
| Элемент / Материал | Функция в каркасе | Ключевые свойства | Зона применения |
|---|---|---|---|
| Горячештампованная сталь | Сопротивление деформации, сохранение геометрии салона | Максимальная прочность при малой толщине; предел текучести свыше 1000 МПа | Центральные стойки, пороги, усилители дверей |
| Алюминиевые сплавы | Снижение массы, поглощение удара | Легкость, улучшение развесовки, хорошее поглощение удара | Передняя часть кузова |
| Углепластик | Обеспечение прочности при минимальной массе | Рекордная удельная прочность | Премиальные модели, суперкары, электромобили |
| Структурные клеи | Распределение нагрузки в местах соединений | Равномерное распределение нагрузки вместо точечной сварки | Зоны сопряжения элементов каркаса |
Частые вопросы о жестком каркасе безопасности салона автомобиля
Почему кузов автомобиля не делают полностью монолитным и максимально жестким?
Слишком жесткая конструкция передавала бы удар напрямую телам людей. Поэтому жесткий каркас безопасности салона работает в паре с деформируемыми зонами: моторный отсек и лонжероны сминаются, поглощая энергию, а «клетка» вокруг водителя и пассажиров сохраняет геометрию. Такой принцип разделения функций превращает хаос кинетической энергии в управляемый процесс торможения.
Какие элементы образуют основу силового каркаса салона?
Основу защитного контура образуют продольные и поперечные элементы, сваренные в единую пространственную решетку. Центральные стойки, усиленные пороги и поперечины пола принимают основную нагрузку при боковых ударах, не давая двери вдавиться в салон. Крыша связана с ними через B-стойки, формируя замкнутый контур, который работает как единое целое при опрокидывании.
Какие материалы применяются в жестком каркасе безопасности и зачем нужна их комбинация?
Современный каркас — это слоеный пирог из материалов с разными свойствами. Высокопрочная сталь с пределом текучести свыше 1000 МПа идет на стойки и усилители дверей, алюминиевые сплавы снижают массу и улучшают развесовку, углепластик обеспечивает рекордную удельную прочность. Одни материалы поглощают энергию, другие сопротивляются деформации, третьи работают на излом — их комбинация дает синергетический эффект.
Как проверяют надежность каркаса безопасности до начала серийного производства?
Каркас проходит тысячи часов компьютерного моделирования методом конечных элементов, что позволяет инженерам увидеть деформации еще до создания первого прототипа. Затем проводятся натурные испытания: фронтальный удар о недеформируемый барьер, боковой удар тележкой и опрокидывание. Датчики фиксируют перегрузки на манекенах, а высокоскоростные камеры показывают, как складывается силовая структура, после чего вносятся правки в геометрию усилителей и толщину металла.
Как меняется конструкция каркаса безопасности в электромобилях?
Электромобили ставят новые задачи: батарейный отсек требует дополнительной защиты от деформации, а отсутствие двигателя меняет схему распределения удара. Производители интегрируют силовой каркас с платформой батареи, превращая порог в многофункциональный элемент, который одновременно держит удар и защищает энергоячейки. Также развиваются адаптивные структуры с датчиками и пиротехническими усилителями, способные менять жесткость за доли секунды перед столкновением.
