Зачем нужна коленная подушка и как она вписалась в архитектуру салона
Долгое время считалось, что фронтальная airbag и ремень — исчерпывающий тандем для защиты водителя. Но краш-тесты выявили неприятную закономерность: при лобовом ударе тело водителя словно «подныривает» вниз, колени и голени идут вперёд и встречаются с жёсткими элементами передней панели. Именно эту траекторию перехватывает коленная подушка безопасности.
Её появление продиктовано не только заботой о ногах, но и физикой всего тела. Зафиксировав нижнюю часть, система меняет положение таза и корпуса в момент столкновения — и человек встречает удар в более выгодной позе, а не «складывается» пополам.
Конструкция модуля: что скрывается за пластиком

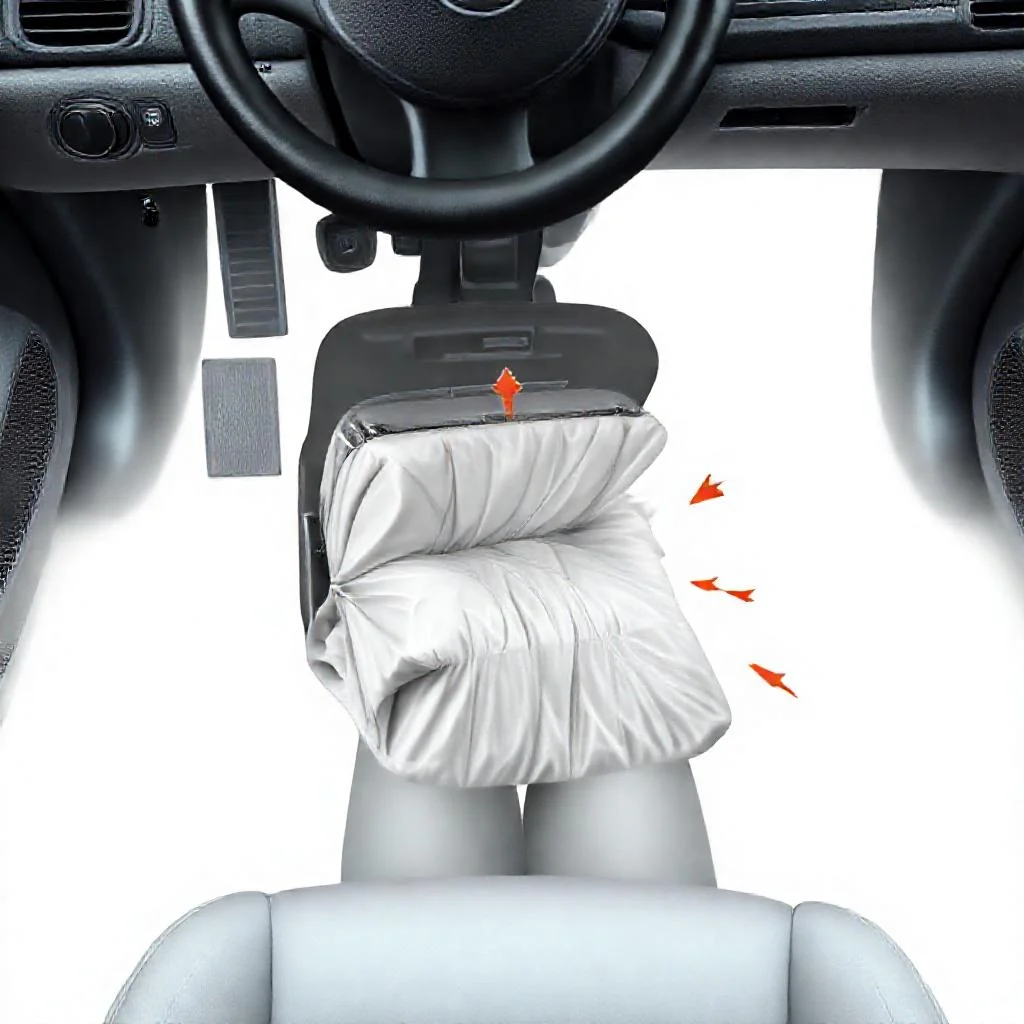

Внешне это незаметный сегмент нижней панели со стороны руля. Под облицовкой спрятан газовый генератор, сложенная в гармошку тканевая оболочка из прочного нейлона и датчики, передающие сигнал на блок управления. Оболочка чаще всего имеет форму трапеции — так она равномерно распределяет давление по бёдрам и голеням.
Генератор — это миниатюрный пиротехнический реактор. Химический заряд воспламеняется от электрического импульса, за доли секунды выделяя большой объём нетоксичного газа, который и расправляет ткань. Никакой магии — чистая химия и баллистика.
Как срабатывает система: хронология за миллисекунды
От момента удара до полного раскрытия проходит буквально мгновение. Электронный блок управления считывает данные с акселерометров, оценивает силу замедления и решает, запускать ли пиропатрон. Порог срабатывания настроен так, чтобы подушка не выстрелила от резкого торможения или наезда на бордюр.
Если порог превышен, импульс идёт на модуль: зажигается пироэлемент, газ заполняет оболочку и она вырывается через заранее ослабленный шов в облицовке. Весь цикл занимает 20–50 миллисекунд — быстрее, чем человек успевает осознать удар.
- Датчики замедления — фиксируют резкое изменение скорости кузова.
- Блок управления (ECU) — обрабатывает сигнал и принимает решение.
- Пиропатрон — воспламеняет газогенерирующий заряд.
- Тканевая оболочка — раскрывается и принимает на себя контакт с ногами.
- Ограничитель давления — стравливает газ, смягчая отдачу.
Зона защиты и роль в общей системе пассивной безопасности
Коленная airbag работает в связке с ремнём и фронтальной подушкой. Ремень удерживает грудную клетку, передняя подушка бережёт голову и шею, а нижняя — принимает колени и голени. Такое разделение усилий снижает риск переломов бедренной кости, повреждений тазобедренного сустава и смещения тела под ремень.
Особенно заметен эффект при ударах под углом и на невысоких скоростях, где деформация кузова не успевает погасить всю энергию. Нижняя опора не даёт водителю «просесть» вперёд-вниз и тем самым уменьшает травматизацию внутренних органов от ремня.
Подушка безопасности — это не мягкий матрас, а управляемый взрыв, который должен сработать точно в срок. Опоздание даже на десять миллисекунд превращает защиту в угрозу.
Тонкости эксплуатации и почему нельзя пренебрегать диагностикой
Модуль коленной подушки — одноразовый: после срабатывания его меняют целиком вместе с облицовкой. Индикатор на приборной панели, который не гаснет после запуска двигателя, сигналит о неисправности цепи — и тогда система может не сработать в нужный момент.
Опасно и вмешательство в интерьер: нештатные накладки, чехлы или «тюнинг» нижней панели могут заблокировать раскрытие или изменить направление выхода оболочки. Регулярная компьютерная диагностика пиротехники — не прихоть, а условие того, что защита останется боеспособной.
Принцип действия коленной подушки безопасности водителя
| Этап / Параметр | Описание | Ключевые данные из статьи |
|---|---|---|
| Назначение | Перехватывает траекторию коленей и голеней при лобовом ударе, предотвращая контакт с жёсткими элементами передней панели | Тело водителя «подныривает» вниз, колени и голени идут вперёд |
| Влияние на положение тела | Фиксация нижней части меняет положение таза и корпуса в момент столкновения | Человек встречает удар в более выгодной позе, а не «складывается» пополам |
| Конструкция модуля | Незаметный сегмент нижней панели со стороны руля; под облицовкой — газовый генератор, тканевая оболочка, датчики | Оболочка сложена в гармошку из прочного нейлона, чаще всего имеет форму трапеции |
| Форма тканевой оболочки | Трапеция — обеспечивает равномерное распределение давления | Равномерно распределяет давление по бёдрам и голеням |
| Газовый генератор | Миниатюрный пиротехнический реактор; химический заряд воспламеняется от электрического импульса | За доли секунды выделяет большой объём нетоксичного газа |
| Датчики замедления | Фиксируют резкое изменение скорости кузова | Электронный блок управления считывает данные с акселерометров |
| Блок управления (ECU) | Обрабатывает сигнал и принимает решение о запуске пиропатрона | Оценивает силу замедления; порог срабатывания настроен так, чтобы подушка не выстрелила от резкого торможения или наезда на бордюр |
| Пиропатрон | Воспламеняет газогенерирующий заряд | Зажигается пироэлемент, газ заполняет оболочку |
| Тканевая оболочка | Раскрывается и принимает на себя контакт с ногами | Вырывается через заранее ослабленный шов в облицовке |
| Ограничитель давления | Стравливает газ, смягчая отдачу | Смягчает отдачу после раскрытия оболочки |
| Время полного раскрытия | Весь цикл от удара до полного раскрытия | 20–50 миллисекунд — быстрее, чем человек успевает осознать удар |
| Взаимодействие с другими системами | Работает в связке с ремнём и фронтальной подушкой | Ремень удерживает грудную клетку, передняя подушка бережёт голову и шею, нижняя принимает колени и голени |
| Снижаемые риски | Разделение усилий снижает вероятность травм | Снижает риск переломов бедренной кости, повреждений тазобедренного сустава и смещения тела под ремень |
| Эффективность при ударах | Особенно заметна при ударах под углом и на невысоких скоростях | Деформация кузова не успевает погасить всю энергию; нижняя опора не даёт водителю «просесть» вперёд-вниз |
| Эксплуатация и замена | Модуль одноразовый | После срабатывания меняют целиком вместе с облицовкой |
| Диагностика | Индикатор на приборной панели сигналит о неисправности цепи | Если индикатор не гаснет после запуска двигателя — система может не сработать в нужный момент |
| Опасность вмешательства | Нештатные накладки, чехлы или «тюнинг» нижней панели | Могут заблокировать раскрытие или изменить направление выхода оболочки |
| Условие боеспособности | Регулярная компьютерная диагностика пиротехники | Не прихоть, а условие того, что защита останется боеспособной |
Частые вопросы о принципе действия коленной подушки безопасности водителя
Зачем нужна коленная подушка безопасности водителя?
При лобовом ударе тело водителя может «подныривать» вниз, из-за чего колени и голени движутся вперёд и ударяются о жёсткие элементы передней панели. Коленная подушка перехватывает эту траекторию, защищает ноги и помогает зафиксировать нижнюю часть тела, меняя положение таза и корпуса в момент столкновения.
Что находится внутри модуля коленной подушки безопасности?
Под облицовкой нижней панели со стороны руля скрыты газовый генератор, сложенная тканевая оболочка из прочного нейлона и датчики, передающие сигнал на блок управления. Оболочка чаще всего имеет форму трапеции, чтобы равномерно распределять давление по бёдрам и голеням.
Как срабатывает коленная подушка безопасности?
Электронный блок управления считывает данные с акселерометров, оценивает силу замедления и решает, запускать ли пиропатрон. Если порог превышен, зажигается пироэлемент, газ заполняет оболочку, и она вырывается через ослабленный шов в облицовке. Весь цикл занимает примерно 20–50 миллисекунд.
Как коленная подушка работает вместе с ремнём и фронтальной подушкой?
Ремень удерживает грудную клетку, передняя подушка защищает голову и шею, а коленная принимает колени и голени. Такое разделение усилий снижает риск переломов бедренной кости, повреждений тазобедренного сустава и смещения тела под ремень.
Почему важно следить за исправностью коленной подушки безопасности?
Модуль одноразовый: после срабатывания его меняют целиком вместе с облицовкой. Если индикатор на приборной панели не гаснет после запуска двигателя, это сигналит о неисправности цепи, и система может не сработать в нужный момент. Также опасны нештатные накладки, чехлы или тюнинг нижней панели, которые могут заблокировать раскрытие подушки.
