Анатомия гашения: почему простой «стакан с маслом» не работает
Когда автомобиль проезжает неровность, энергия удара не исчезает бесследно — она переходит в колебания кузова и подвески. Задача гасителя колебаний — преобразовать эту кинетическую энергию в тепловую, рассеяв её в окружающую среду. В однотрубном газонаполненном амортизаторе этот процесс происходит иначе, чем в привычных двухтрубных конструкциях, и именно это отличие определяет его выдающуюся производительность.

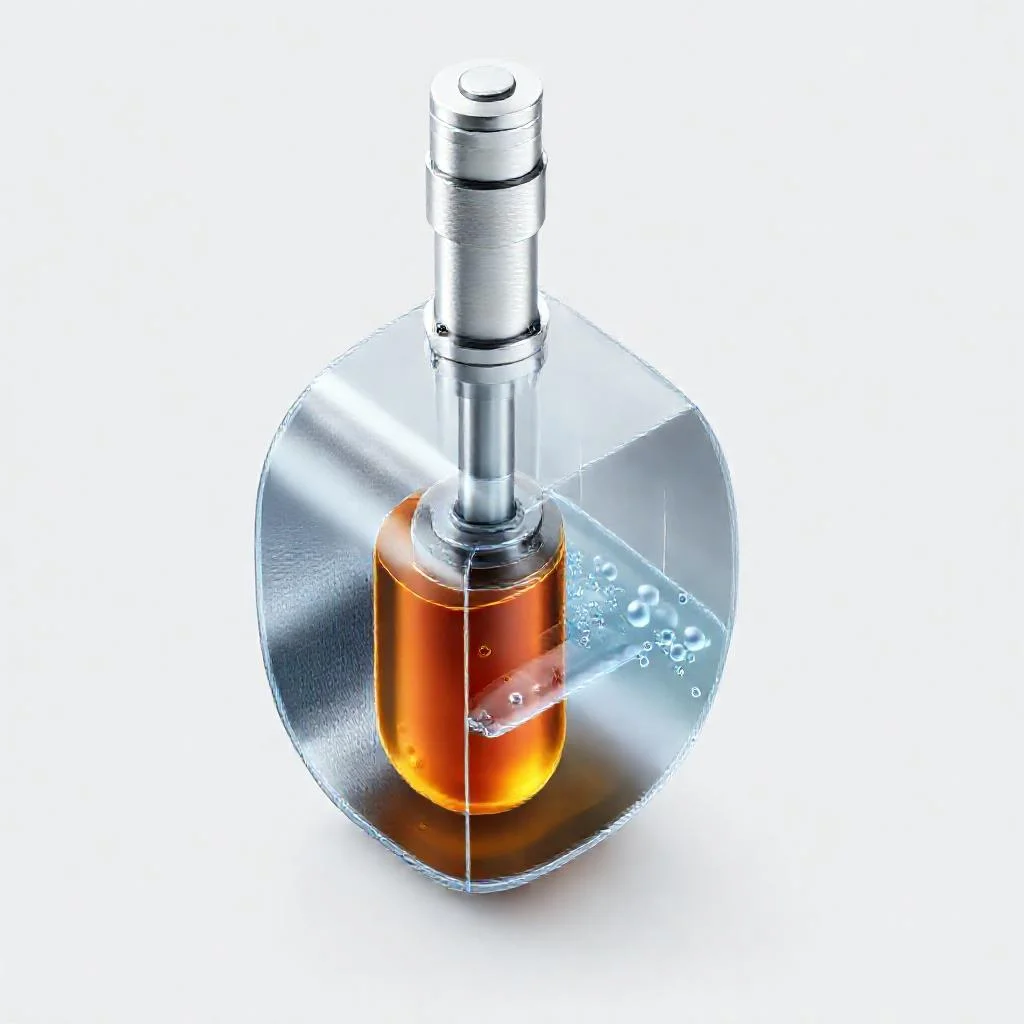

Представьте себе герметичный цилиндр, разделённый на две камеры свободно плавающим поршнем. В одной части находится рабочая жидкость (масло), а в другой — инертный газ под высоким давлением (обычно азот, до 30–40 бар). Именно газ, а не воздух при атмосферном давлении, выполняет функцию компенсатора объёма, что кардинально меняет физику работы устройства.
Физика процесса: как поршень «сражается» с маслом и азотом
Когда колесо наезжает на препятствие, шток с поршнем начинает движение вниз, вглубь цилиндра (ход сжатия). Поршень давит на масло, которое проталкивается через калиброванные отверстия в поршне — дроссельные клапаны. Так как жидкость несжимаема, а пространства для её расширения за счёт газового пузыря в классической схеме нет, всё давление передаётся через разделительный поршень на газовую подушку, которая сжимается, аккумулируя энергию.
На ходе отбоя (растяжения) логика меняется. Газ, стремясь расшириться, давит на разделительный поршень, создавая избыточное давление на жидкость, которая возвращается обратно через клапанную систему поршня. Ключевой нюанс: гидравлическое сопротивление при перетекании масла создаёт демпфирующее усилие. Чем резче движение, тем выше сопротивление и тем больше энергии превращается в тепло, которое эффективно отводится через стенки корпуса.
Ключевые преимущества: отсутствие «кавитационного» провала и лучшее охлаждение
Главное конструктивное преимущество однотрубной схемы — это отсутствие отдельного резервуара для масла, расположенного вокруг рабочего цилиндра (как у двухтрубных аналогов). Благодаря этому площадь контакта рабочей камеры с атмосферой максимальна, а теплосъём происходит значительно интенсивнее. Для спортивного или внедорожного применения, где нагрузки постоянны и высоки, это означает стабильность характеристик на протяжении всей трассы.
Второе важное отличие — устойчивость к «вскипанию» жидкости. В двухтрубных амортизаторах при интенсивной работе возникает пенообразование, приводящее к провалу усилия на ходе отбоя и ухудшению сцепления колёс. В однотрубном газонаполненном элементе высокое статическое давление газа (обычно свыше 25 бар) поднимает температуру кипения масла, что полностью исключает кавитацию вплоть до пиковых нагрузок.
Технологические особенности устройства, влияющие на управляемость
- Свободный поршень: Исключает контакт горячего газа с жидкостью, предотвращая эмульсирование и увеличивая ресурс клапанной системы.
- Увеличенный диаметр штока: В монотрубной конструкции шток толще, так как он должен выдерживать боковые нагрузки без дополнительного направления в наружном корпусе.
- Клапанный узел только в одном поршне: Это упрощает настройку на сжатие и отбой, что позволяет точнее настраивать поведение автомобиля под конкретные условия эксплуатации.
- Возможность монтажа «вверх ногами»: Перевёрнутая схема уменьшает неподрессоренные массы, что положительно сказывается на кинематике подвески и её отзывчивости на действия рулём.
Тонкая грань: от комфорта к спорту — где применять технологию
Чрезмерная жёсткость — это первый миф о газовых амортизаторах. На самом деле, на коротких неровностях (мелкая гребёнка, стыки асфальта) они работают жестче из-за высокого внутреннего давления, но на крупных волнах они не «пробиваются» и держат кузов собранным. Подвеска становится энергоёмкой, она не даёт автомобилю раскачиваться после проезда лежачего полицейского, а в повороте — крениться и терять заданную траекторию.
При выборе стоек важно учитывать конструктивные особенности конкретного авто. Не стоит менять двухтрубные гидравлические стойки на однотрубные без пересчёта настроек клапанов. Однако для тюнинга или замены штатных элементов на хронически перегревающихся автомобилях (например, на тяжёлых кроссоверах) именно однотрубный газонаполненный гаситель станет оптимальным решением, обеспечивающим контроль и стабильность даже в самых экстремальных режимах.
Идеальный амортизатор — это как опытный хирург: его работа незаметна, но именно от его точности зависит жизнь подвески. Хороший гаситель не борется с дорогой — он медленно вздыхает вместе с ней, превращая каждый удар в едва заметное тепло.
Ошибки при эксплуатации и признаки износа газового элемента
Несмотря на герметичность конструкции, однотрубные амортизаторы чувствительны к потере давления газа. Если на корпусе появились вмятины или следы ударов, это приведёт к закусыванию разделительного поршня и выходу устройства из строя. Характерный признак — стук на малых ходах и «ватность» управляемости на скорости, когда автомобиль начинает долго раскачиваться после манёвра.
Диагностика на автомобиле включает в себя проверку на отсутствие масляных потёков (что практически исключено из-за герметичности) и так называемый тест на отскок. Нажмите на крыло автомобиля и резко отпустите: исправный газовый амортизатор должен вернуть кузов в исходную точку без вторичных колебаний. Если кузов делает более одного лишнего «взмаха» — гаситель требует замены, и лучше заменить его парой на одной оси, чтобы избежать нарушения курсовой устойчивости при торможении и разгоне.
Детализация работы однотрубного газонаполненного гасителя
| Параметр / Этап | Ход сжатия (поршень вниз) | Ход отбоя (поршень вверх) |
|---|---|---|
| Движение поршня | Шток с поршнем движется вглубь цилиндра, уменьшая объём масляной камеры. | Шток с поршнем движется наружу, увеличивая объём масляной камеры. |
| Поведение масла | Несжимаемая жидкость проталкивается через калиброванные отверстия (дроссельные клапаны) в поршне. | Масло возвращается обратно через клапанную систему поршня из надпоршневого пространства. |
| Роль газовой подушки (азот) | Давление передаётся через свободный (разделительный) поршень на газ; газ сжимается, аккумулируя энергию удара. | Газ (под высоким давлением) стремится расшириться, давит на разделительный поршень, создавая избыточное давление на жидкость для её возврата. |
| Источник демпфирующего усилия | Гидравлическое сопротивление масла при перетекании через клапаны. | Сопротивление при обратном перетекании масла через клапанный узел. |
| Преобразование энергии | Кинетическая энергия удара преобразуется в тепловую, которая рассеивается через стенки корпуса (интенсивный теплосъём). | |
Конструктивные и эксплуатационные характеристики
| Критерий | Описание / Значение |
|---|---|
| Компенсатор объёма | Инертный газ (обычно азот) под высоким давлением (до 30–40 бар), а не воздух при атмосферном давлении. |
| Давление газа (статическое) | Обычно превышает 25 бар, что поднимает температуру кипения масла и исключает кавитацию до пиковых нагрузок. |
| Разделительный (свободный) поршень | Исключает контакт горячего газа с жидкостью, предотвращая эмульсирование и увеличивая ресурс клапанной системы. |
| Шток | Увеличенный диаметр, так как должен выдерживать боковые нагрузки без дополнительного направления в наружном корпусе. |
| Клапанный узел | Расположен только в одном поршне; упрощает раздельную настройку на сжатие и отбой. |
| Схема установки | Возможен монтаж «вверх ногами» (перевёрнутая схема), что уменьшает неподрессоренные массы. |
| Площадь контакта с атмосферой | Максимальна (отсутствует внешний резервуар, как у двухтрубных аналогов), что улучшает охлаждение. |
| Основное преимущество | Устойчивость к «вскипанию» жидкости и отсутствие «кавитационного» провала усилия на ходе отбоя. |
| Поведение на неровностях | На мелких неровностях работают жестче из-за высокого давления; на крупных волнах не «пробиваются», держат кузов собранным. |
Диагностика и признаки износа
| Метод проверки | Признак неисправности |
|---|---|
| Визуальный осмотр | Вмятины на корпусе (ведут к закусыванию разделительного поршня), масляные потёки (практически исключены из-за герметичности). |
| Тест на отскок (нажать на крыло и резко отпустить) | Кузов делает более одного лишнего «взмаха» (после возврата в исходную точку наблюдаются вторичные колебания). |
| Поведение на дороге | Стук на малых ходах, «ватность» управляемости, долгое раскачивание после манёвра. |
| Правило замены | Замена гасителя производится парой на одной оси для предотвращения нарушения курсовой устойчивости при торможении и разгоне. |
Частые вопросы о принципе действия однотрубного газонаполненного гасителя колебаний
Чем однотрубный газонаполненный амортизатор отличается от двухтрубного по принципу работы?
В однотрубной конструкции нет внешнего резервуара для масла: внутри герметичного цилиндра находится свободно плавающий поршень, отделяющий рабочую жидкость от газа под высоким давлением (азот до 30–40 бар). При сжатии масло проходит через клапаны и давит на газ, который сжимается. В двухтрубной схеме жидкость перетекает во внешний резервуар, что увеличивает площадь контакта с воздухом, но создает риск пенообразования.
Почему газонаполненный амортизатор не «вскипает» при интенсивной нагрузке?
Высокое статическое давление газа (обычно свыше 25 бар) поднимает температуру кипения масла, полностью исключая кавитацию вплоть до пиковых нагрузок. В отличие от двухтрубных аналогов, где возникает пенообразование и провал усилия на ходе отбоя, однотрубная схема сохраняет стабильность характеристик даже при экстремальной эксплуатации, например на спортивных автомобилях или тяжелых кроссоверах.
Как газовый амортизатор ведет себя на разных типах неровностей?
На мелких неровностях (стыки асфальта, гребенка) он работает жестче из-за высокого внутреннего давления, но на крупных волнах не «пробивается» и удерживает кузов собранным. Подвеска становится энергоемкой: после лежачего полицейского нет раскачки, а в поворотах снижается крен и сохраняется заданная траектория — это обеспечивает контроль и стабильность без потери комфорта на длинных волнах.
Какие признаки указывают на износ однотрубного газового элемента?
Основные симптомы: стук на малых ходах, «ватность» управления на скорости и длительное раскачивание кузова после маневра. Вмятины на корпусе или удары могут заклинить разделительный поршень. Простой тест: нажмите на крыло и отпустите — исправный амортизатор вернет кузов в исходное положение без вторичных колебаний. Если колебаний больше одного, требуется замена парой на одной оси.
Можно ли установить однотрубные газонаполненные стойки вместо штатных двухтрубных?
Да, но только после пересчета настроек клапанов, так как конструктивные особенности конкретного автомобиля требуют согласования характеристик демпфирования. Однотрубные элементы особенно рекомендуются для тяжелых машин, склонных к перегреву амортизаторов, или для тюнинга. Также они допускают монтаж «вверх ногами» для снижения неподрессоренных масс, что улучшает отзывчивость подвески.
