Несущая основа: почему лонжероны решают всё

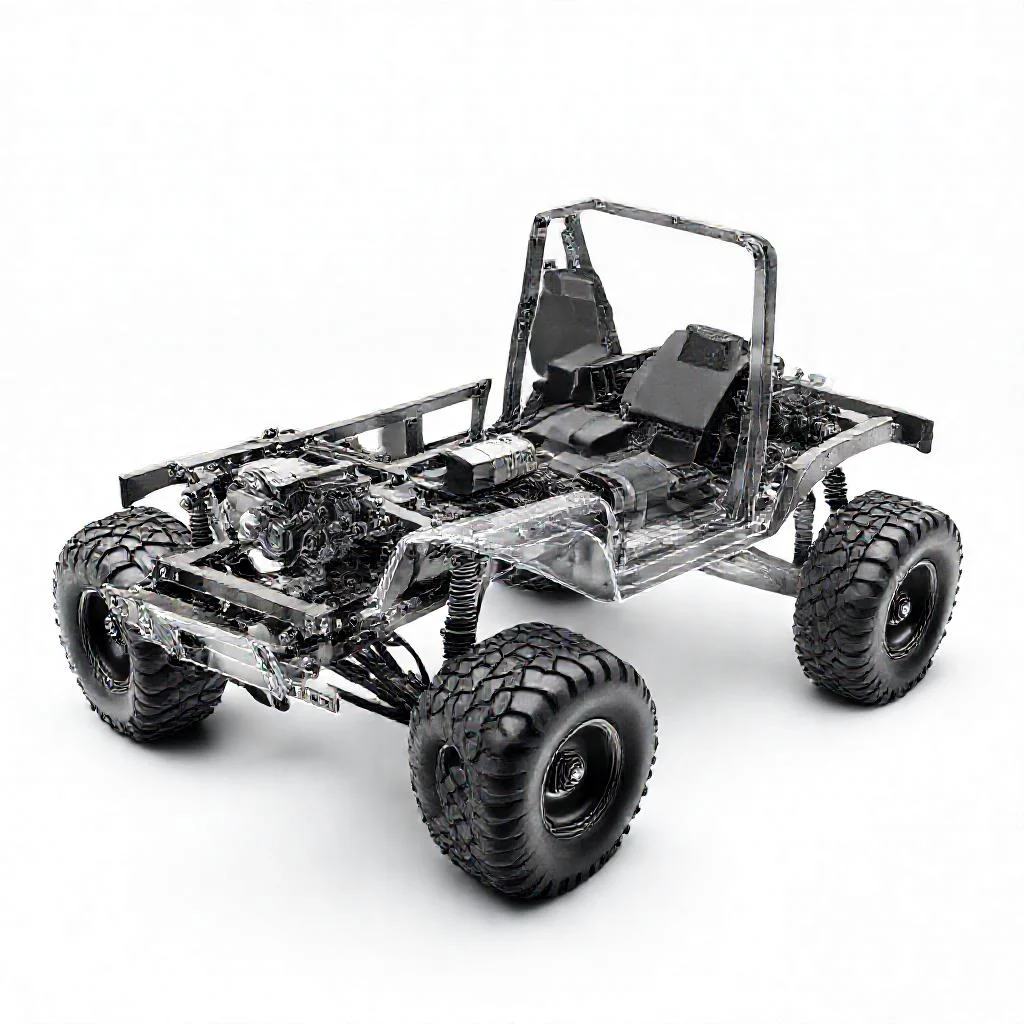

Представьте, что вы едете по разбитой грунтовке: кузов трясётся, подвеска отрабатывает удары, а где-то в глубине конструкции работает невидимая сила, которая не даёт машине сложиться пополам. В рамном внедорожнике эту роль берёт на себя отдельная силовая структура — рама. Она представляет собой жёсткую пространственную балку из двух продольных лонжеронов, соединённых поперечинами, и именно она воспринимает все изгибающие и скручивающие нагрузки от дороги.
Кузов здесь — пассажиры и комфорт, но не несущий элемент. Он крепится к раме через подушки, а вся энергия ударов от колёс уходит в лонжероны, минуя силовой каркас салона. Такое разделение функций — ключевая особенность, которая отличает настоящий рамный джип от кроссовера с несущим кузовом.
Как распределяются нагрузки при езде по бездорожью
Когда одно колесо повисает в воздухе, а противоположное упирается в валун, рама начинает работать на скручивание. Лонжероны закручиваются вокруг продольной оси, и если бы кузов был жёстко приварен, металл быстро устал бы и пошли трещины. Именно податливость рамы на кручение в сочетании с высокой жёсткостью на изгиб даёт ту самую выносливость, за которую ценят внедорожники.
Производители сознательно проектируют раму так, чтобы она слегка «играла» на неровностях. Это снижает пиковые напряжения и продлевает ресурс всей конструкции. Внедорожник буквально «обтекает» рельеф, а не борется с ним.
Типы рамных конструкций и их эволюция
За десятилетия инженеры опробовали несколько схем, и каждая имеет свои сильные стороны. Классическая лестничная рама — две прямые балки с поперечинами — проста, ремонтопригодна и предсказуема. Более сложные варианты, например Х-образная рама, добавляют жёсткость на кручение, но усложняют компоновку и увеличивают массу.
Современные производители всё чаще применяют гибридные решения: лонжероны переменного сечения, встроенные усилители, интеграцию с защитными элементами. Это позволяет сохранить преимущества несущей основы, но снизить вес и повысить управляемость на асфальте.
- Лестничная рама — эталон надёжности и ремонтопригодности, характерна для пикапов и старых внедорожников.
- Х-образная рама — повышенная торсионная жёсткость, но сложнее в производстве и тяжелее.
- Периферийная рама — лонжероны разнесены к бортам, что занижает пол и улучшает устойчивость.
- Интегрированная рама — компромисс, где силовая структура частично встроена в кузов.
Связь рамы с подвеской и кузовом
Рама — не изолированный элемент, а центр силовой схемы. К ней крепятся рычаги, пружины, амортизаторы, а через подушки — кузов. Именно точки крепления определяют ходы подвески и то, насколько комфортно экипаж переносит удары. Чем продуманнее геометрия креплений, тем меньше вибраций доходит до салона.
Подрамники, дополнительные распорки и усиленные опоры — это не тюнинг ради тюнинга, а способ перераспределить нагрузки. Грамотная интеграция рамы с подвеской даёт тот самый баланс между артикуляцией и устойчивостью, который отличает подготовленный внедорожник от стокового.
Рама — это скелет внедорожника: она не видна, но именно от неё зависит, сможет ли машина пройти там, где заканчивается асфальт.
Почему рамная схема до сих пор актуальна
Несущий кузов легче и дешевле в серийном производстве, но у рамной конструкции есть неоспоримый козырь — ремонтопригодность и предсказуемое поведение при экстремальных нагрузках. Повредили лонжерон? Его можно вытянуть или заменить. Устал кузов? Его снимают с рамы и ставят новый. Для экспедиционных автомобилей и тяжёлых внедорожников это решающий аргумент.
Кроме того, рама позволяет наращивать функциональность: лебёдки, силовые бамперы, багажники на крыше — всё это крепится к силовой структуре без риска для пассажирского отсека. Именно поэтому рамные внедорожники остаются выбором тех, кто ездит не по маршруту, а по направлению.
Сравнение типов рамных конструкций внедорожников
| Тип рамы | Конструктивные особенности | Преимущества | Недостатки |
|---|---|---|---|
| Лестничная рама | Две прямые продольные балки (лонжероны), соединённые поперечинами | Простота, ремонтопригодность, предсказуемость; эталон надёжности; характерна для пикапов и старых внедорожников | — |
| Х-образная рама | Лонжероны с Х-образными связями | Повышенная торсионная (на кручение) жёсткость | Сложнее в производстве, тяжелее, усложняет компоновку, увеличивает массу |
| Периферийная рама | Лонжероны разнесены к бортам | Занижает пол, улучшает устойчивость | — |
| Интегрированная рама | Силовая структура частично встроена в кузов | Компромиссное решение | — |
Частые вопросы о принципе действия рамной конструкции внедорожника
Почему кузов рамного внедорожника не является несущим элементом?
Кузов крепится к раме через подушки и отвечает за пассажиров и комфорт, а все изгибающие и скручивающие нагрузки от дороги воспринимает отдельная силовая структура — рама из лонжеронов и поперечин. Поэтому энергия ударов от колёс уходит в лонжероны, минуя силовой каркас салона.
Как рама распределяет нагрузки при езде по бездорожью?
Когда одно колесо повисает, а противоположное упирается в препятствие, рама работает на скручивание: лонжероны закручиваются вокруг продольной оси. Сочетание податливости на кручение и высокой жёсткости на изгиб снижает пиковые напряжения и продлевает ресурс конструкции.
Какие типы рамных конструкций применяются и чем они отличаются?
Классическая лестничная рама проста и ремонтопригодна, Х-образная добавляет торсионную жёсткость, но тяжелее и сложнее в производстве, периферийная занижает пол за счёт разнесения лонжеронов к бортам, а интегрированная частично встраивает силовую структуру в кузов.
Как рама связана с подвеской и кузовом?
К раме крепятся рычаги, пружины и амортизаторы, а через подушки — кузов. Точки крепления определяют ходы подвески и уровень вибраций в салоне, поэтому подрамники, распорки и усиленные опоры помогают перераспределять нагрузки и находить баланс между артикуляцией и устойчивостью.
Почему рамная схема до сих пор актуальна?
Она даёт ремонтопригодность и предсказуемое поведение при экстремальных нагрузках: лонжерон можно вытянуть или заменить, кузов — снять и поставить новый. Кроме того, к раме без риска для пассажирского отсека крепят лебёдки, силовые бамперы и багажники.
