Физика тепла: почему батарее нужен «климат-контроль»
Литий-ионные ячейки выделяют энергию не только в виде электричества, но и в виде тепла. Пиковая мощность при разгоне или быстрой зарядке вызывает резкий скачок температуры внутри модуля, и если этот избыток не отводить, химия внутри элементов начинает деградировать быстрее заявленного срока.

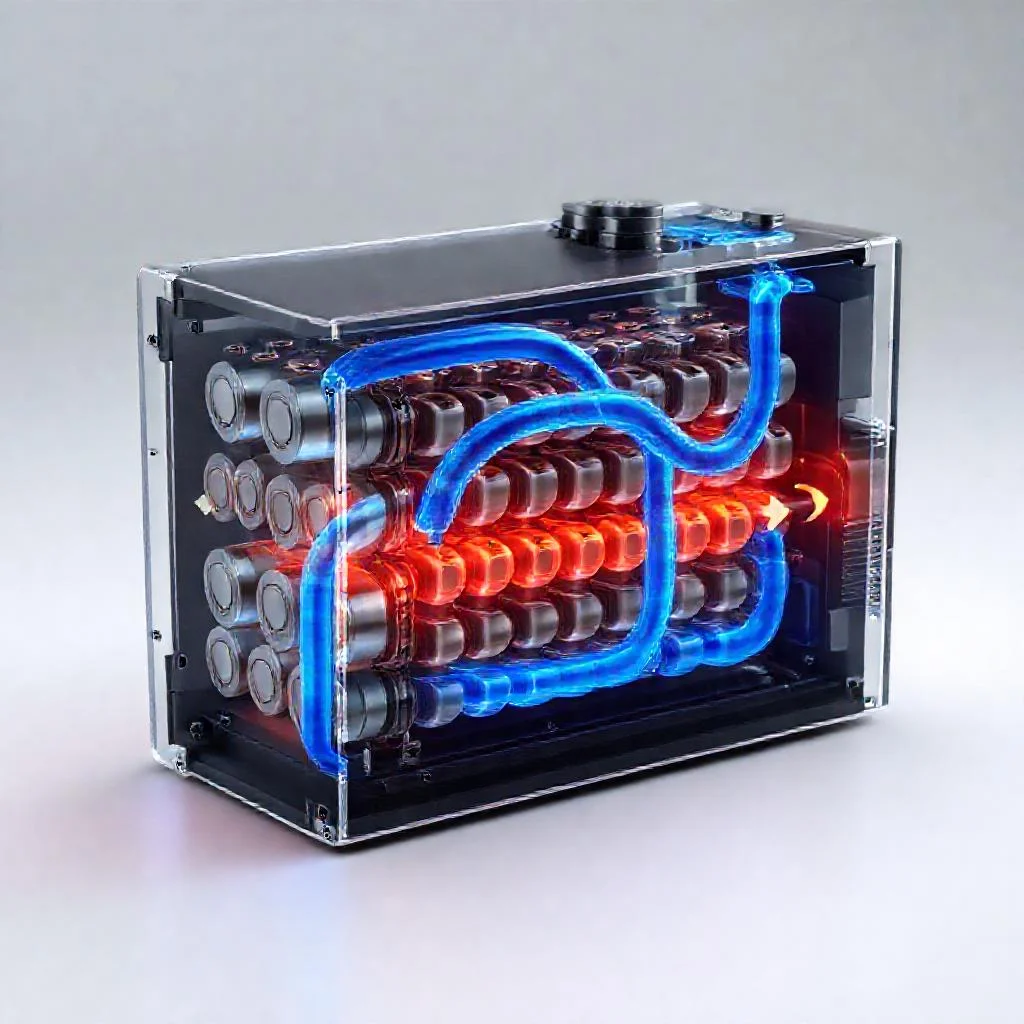

Жидкостный контур здесь выступает не просто радиатором, а полноценным терморегулятором. В отличие от воздуха, хладагент обладает в разы большей теплоёмкостью и способен забирать тепло прямо от поверхности призматических или цилиндрических элементов, удерживая разброс температур в пределах пары градусов по всей площади пакета.
Анатомия контура: от насоса до чиллера
Система представляет собой замкнутый кольцевой маршрут, в котором теплоноситель циркулирует под давлением. Ключевые узлы — это электронасос, расширительный бачок, теплообменник (чиллер) и, самое главное, сеть каналов, интегрированных в структуру батарейного блока.
В современных платформах часто применяют так называемую «плиту охлаждения» — алюминиевый профиль с внутренними рёбрами, по которым гоняется гликоль. Именно площадь контакта и турбулентность потока определяют, насколько эффективно удастся снять локальный перегрев с конкретной ячейки, а не усреднить температуру всего корпуса.
Термодинамический цикл: как это работает в движении
Алгоритм работы завязан на показаниях десятков датчиков. Как только контроллер фиксирует нагрев выше заданного порога, насос увеличивает обороты, прогоняя охлаждённую жидкость через соты. Нагретый состав уходит в радиатор или чиллер, где отдаёт энергию встречному потоку воздуха либо контуру кондиционера.
Зимой принцип действия зеркально меняется: тот же самый контур может подогревать элементы перед зарядкой, используя электрический ТЭН или тепло от силовой электроники. Такая двусторонняя логика позволяет батарее всегда работать в «зелёной зоне» — узком диапазоне температур, где внутреннее сопротивление минимально.
- Насос: создаёт давление и обеспечивает непрерывный ток хладагента.
- Теплообменник: отбирает или отдаёт тепло в зависимости от режима.
- Каналы в плите: равномерно распределяют поток под каждой ячейкой.
- Датчики: отслеживают температуру на входе и выходе для точной корректировки.
Материалы и хладагенты: не только вода
Дистиллированная вода — отличный теплоноситель, но она замерзает и провоцирует коррозию. Поэтому в контур заливают смесь на основе этиленгликоля или пропиленгликоля с пакетом присадок, защищающих алюминий и пластик от электрохимической эрозии.
Отдельного внимания заслуживает электрическая изоляция. Теплоноситель проходит в непосредственной близости от клемм высокого напряжения, поэтому его удельное сопротивление нормируется. Малейшее загрязнение ионными примесями способно создать паразитный ток утечки, что выведет систему из строя.
Эффективное охлаждение — это не борьба с жарой, а искусство удерживать баланс: батарея должна быть тёплой для отдачи мощности, но холодной для долгой жизни.
Интеграция с тепловым насосом и будущее
Современные электромобили всё чаще объединяют контур батареи, салона и силовой установки в единую «тепловую сеть». Это позволяет перераспределять энергию: например, тепло, снятое с инвертора, направляется на обогрев ячеек, а не рассеивается в атмосферу.
Инженеры движутся к созданию «иммерсионного» охлаждения, когда модуль полностью погружён в диэлектрическую жидкость. Такая схема снимает ограничения по геометрии каналов и позволяет заряжать аккумулятор на пределе его возможностей без риска локальных перегревов.
Сравнение параметров системы жидкостного охлаждения тяговой батареи
| Параметр / Элемент | Описание и роль в системе | Особенности работы |
|---|---|---|
| Теплоноситель (хладагент) | Смесь на основе этиленгликоля или пропиленгликоля с пакетом присадок; защищает алюминий и пластик от электрохимической эрозии | Обладает в разы большей теплоёмкостью, чем воздух; забирает тепло прямо от поверхности призматических или цилиндрических элементов; удерживает разброс температур в пределах пары градусов по всей площади пакета |
| Насос (электронасос) | Создаёт давление и обеспечивает непрерывный ток хладагента | При фиксации контроллером нагрева выше заданного порога увеличивает обороты, прогоняя охлаждённую жидкость через соты |
| Расширительный бачок | Ключевой узел замкнутого кольцевого маршрута циркуляции теплоносителя под давлением | Компенсирует изменения объёма теплоносителя в контуре |
| Теплообменник (чиллер) | Отбирает или отдаёт тепло в зависимости от режима | Нагретый состав уходит в радиатор или чиллер, где отдаёт энергию встречному потоку воздуха либо контуру кондиционера |
| Плита охлаждения | Алюминиевый профиль с внутренними рёбрами, по которым гоняется гликоль; сеть каналов, интегрированных в структуру батарейного блока | Площадь контакта и турбулентность потока определяют эффективность снятия локального перегрева с конкретной ячейки, а не усреднение температуры всего корпуса; каналы равномерно распределяют поток под каждой ячейкой |
| Датчики | Отслеживают температуру на входе и выходе для точной корректировки | Алгоритм работы завязан на показаниях десятков датчиков |
| Электрический ТЭН / тепло силовой электроники | Используются зимой для подогрева элементов перед зарядкой | Принцип действия зеркально меняется: тот же самый контур подогревает элементы, позволяя батарее работать в «зелёной зоне» — узком диапазоне температур, где внутреннее сопротивление минимально |
| Электрическая изоляция теплоносителя | Удельное сопротивление нормируется, так как теплоноситель проходит в непосредственной близости от клемм высокого напряжения | Малейшее загрязнение ионными примесями способно создать паразитный ток утечки, что выведет систему из строя |
| Интеграция с тепловым насосом | Объединение контура батареи, салона и силовой установки в единую «тепловую сеть» | Позволяет перераспределять энергию: тепло, снятое с инвертора, направляется на обогрев ячеек, а не рассеивается в атмосферу |
| Иммерсионное охлаждение (перспектива) | Модуль полностью погружён в диэлектрическую жидкость | Снимает ограничения по геометрии каналов и позволяет заряжать аккумулятор на пределе его возможностей без риска локальных перегревов |
Частые вопросы о принципе действия системы жидкостного охлаждения тяговой батареи
Почему для охлаждения тяговой батареи используется жидкость, а не воздух?
Жидкостный контур выступает не просто радиатором, а полноценным терморегулятором. В отличие от воздуха, хладагент обладает в разы большей теплоёмкостью и способен забирать тепло прямо от поверхности призматических или цилиндрических элементов, удерживая разброс температур в пределах пары градусов по всей площади пакета.
Из каких ключевых узлов состоит система жидкостного охлаждения батареи?
Система представляет собой замкнутый кольцевой маршрут, в котором теплоноситель циркулирует под давлением. Ключевые узлы — это электронасос, расширительный бачок, теплообменник (чиллер) и, самое главное, сеть каналов, интегрированных в структуру батарейного блока.
Как работает система охлаждения батареи в движении при нагреве элементов?
Алгоритм работы завязан на показаниях десятков датчиков. Как только контроллер фиксирует нагрев выше заданного порога, насос увеличивает обороты, прогоняя охлаждённую жидкость через соты. Нагретый состав уходит в радиатор или чиллер, где отдаёт энергию встречному потоку воздуха либо контуру кондиционера.
Может ли жидкостная система не только охлаждать, но и подогревать батарею зимой?
Да, зимой принцип действия зеркально меняется: тот же самый контур может подогревать элементы перед зарядкой, используя электрический ТЭН или тепло от силовой электроники. Такая двусторонняя логика позволяет батарее всегда работать в «зелёной зоне» — узком диапазоне температур, где внутреннее сопротивление минимально.
Почему в контур заливают не воду, а смесь на основе гликоля?
Дистиллированная вода — отличный теплоноситель, но она замерзает и провоцирует коррозию. Поэтому в контур заливают смесь на основе этиленгликоля или пропиленгликоля с пакетом присадок, защищающих алюминий и пластик от электрохимической эрозии. Кроме того, теплоноситель проходит в непосредственной близости от клемм высокого напряжения, поэтому его удельное сопротивление нормируется — малейшее загрязнение ионными примесями способно создать паразитный ток утечки.
