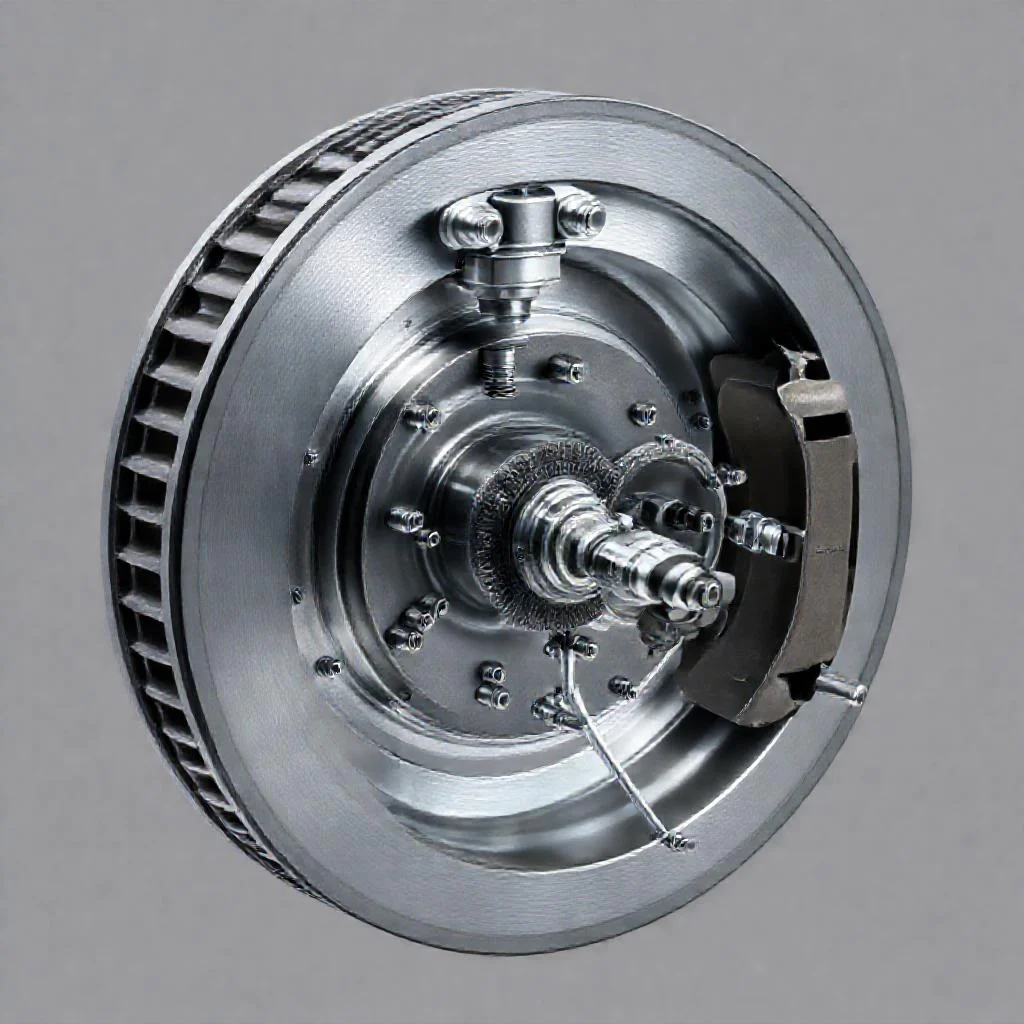

Анатомия механизма: из чего состоит узел и почему он до сих пор жив
Когда речь заходит о тормозной системе, многие представляют вентилируемые диски и суппорты с многопоршневыми тисками. Однако на задней оси бюджетных автомобилей и множества коммерческих фургонов до сих пор царит проверенная временем конструкция. Барабанный тормозной механизм заднего колеса — это не пережиток прошлого, а продуманная инженерная схема, которая выигрывает по ряду параметров у «дисков» в условиях агрессивной внешней среды.
Сердце узла — тормозной барабан, выполненный из чугуна или композитного сплава, который вращается вместе со ступицей. Внутри него скрываются две колодки с фрикционными накладками, которые приводятся в действие гидравлическим цилиндром. Когда водитель давит на педаль, поршни разжимают колодки в стороны, прижимая их к внутренней рабочей поверхности барабана. За счет трения кинетическая энергия вращения преобразуется в тепло, и колесо замедляется.
Ключевое превосходство такой схемы — естественная самоподжимность. Нижние опорные точки колодок связаны между собой, и при вращении барабана ведущая колодка дополнительно «закусывает» поверхность, усиливая прижим без роста давления в магистрали. Это свойство называют эффектом сервоусиления, и именно оно позволяет компактному гидроцилиндру развивать огромное тормозное усилие.
Пружины, авторегулятор и стояночный тормоз: скрытая механика
Внутри узла царит строгая иерархия деталей, где каждая пружина выполняет уникальную роль. Стяжные пружины возвращают колодки в исходное положение после отпускания педали, исключая постоянное трение и перегрев. Верхняя и нижняя пружины образуют жесткий каркас, который не дает колодкам «гулять» и перекашиваться при экстренном торможении, сохраняя пятно контакта идеально ровным.
Отдельного внимания заслуживает механизм автоматической регулировки зазора. По мере износа фрикционного слоя поршню пришлось бы проходить все большее расстояние, что увеличило бы ход педали. Чтобы этого избежать, конструкция включает храповой рычаг или клиновой механизм, который ступенчато сдвигает нижние опоры колодок, компенсируя износ. Именно поэтому при исправном авторегуляторе педаль остается «высокой» весь срок службы накладок.
Внутренняя полость барабана выполняет тройную функцию:
- Является направляющей поверхностью для преобразования трения;
- Служит тепловым экраном для защиты ступичного подшипника от перегрева;
- Интегрирована с рычагом ручного тормоза, превращая узел в полноценный стояночный механизм.
Гидравлика и привод: почему маленький цилиндр тянет так мощно
Рабочий тормозной цилиндр (РТЦ) — это, по сути, компактный двусторонний поршень. Он монтируется в верхней части щита и соединяется трубопроводом с главным цилиндром. Когда жидкость поступает под давлением, два поршня расходятся в противоположные стороны, упираясь в колодки. На современных автомобилях в РТЦ часто встраивают пружинный клапан ABS, который модулирует усилие и предотвращает блокировку колеса на скользком покрытии.
Интересная особенность: усилие, развиваемое гидравликой, в барабанном механизме почти вдвое превышает аналогичный показатель диска с тем же диаметром поршня. Это достигается за счет того, что сила трения, возникающая на поверхности, частично складывается с силой гидравлики. Однако плата за такую эффективность — повышенная требовательность к чистоте внутренней полости, так как грязь или масло на барабане мгновенно снижают коэффициент сцепления до аварийных значений.
Барабанный тормоз — это математика трения, где колодка не просто прижимается к поверхности, а стремится «догнать» вращающийся круг, превращая избыточную энергию в работу торможения.
Критическая роль зазора и температурный режим
Между фрикционной накладкой и барабаном всегда должен сохраняться строго определенный зазор — обычно в пределах 0.2–0.4 мм. Если зазор меньше нормы, колодки постоянно цепляются за поверхность, вызывая вибрацию на руле и неравномерный нагрев. Если больше — увеличивается свободный ход педали, и водитель теряет ощущение момента срабатывания. Поэтому профессиональные механики после разборки узла всегда регулируют положение колодок вручную, прежде чем довериться автоматике.
Тепловая нагрузка — предмет вечной дискуссии между сторонниками барабанов и дисков. При затяжном спуске с горы барабан нагревается сильнее, так как тепло отводится хуже, чем у вентилируемого диска. Однако именно этот недостаток защищает тормозную жидкость от локального вскипания, так как гидравлический цилиндр расположен на некотором удалении от рабочей зоны. В итоге при грамотной эксплуатации узел стабильно работает до температуры 250–300°C, после чего может наблюдаться эффект «сползания» усилия — термическая усталость фрикционного материала.
Регламент обслуживания и диагностика неисправностей
Ресурс задних колодок в барабанном механизме обычно вдвое превышает ресурс передних дисковых, составляя порядка 60–80 тысяч километров. Однако этот ресурс прямо зависит от состояния возвратных пружин и герметичности пыльников цилиндра. Если смазка из направляющих вымыта, колодка начинает прижиматься под перекосом, и износ идет «клином», что впоследствии приводит к биению и овальности барабана.
Существует ряд типовых симптомов, требующих немедленного осмотра:
- Скрип или вой при движении накатом — износ накладок до металлических заклепок;
- Увод автомобиля в сторону при торможении — заклинивание одного из поршней РТЦ;
- Проваливающаяся педаль при прогретом узле — воздух в контуре или повреждение манжеты цилиндра;
- Неэффективный ручник после прохождения луж — разбухание фрикционного слоя от влаги.
Диагностика всегда начинается с простукивания барабана и проверки на биение индикатором часового типа. Если внутренний диаметр превышает предельное значение, указанное на корпусе (обычно маркируется как D max), выполняется расточка или замена на новый элемент. Игнорирование этого правила ведет к неравномерному прилеганию колодок и резкому падению эффективности торможения.
Сравнительный анализ элементов и параметров барабанного тормозного механизма заднего колеса
| Параметр / Элемент | Ключевые характеристики | Функциональная роль | Примечания / Типовые значения |
|---|---|---|---|
| Тормозной барабан | Чугун или композитный сплав | Вращается вместе со ступицей; внутренняя поверхность является рабочей для трения | Маркировка D max (предельный внутренний диаметр); при превышении — расточка/замена |
| Тормозные колодки | Две штуки с фрикционными накладками | Преобразуют кинетическую энергию в тепло через трение о барабан | Ресурс 60–80 тысяч км; накладки могут изнашиваться «клином» при перекосе |
| Рабочий тормозной цилиндр (РТЦ) | Двусторонний поршень, компактный | Разжимает колодки в стороны гидравлическим давлением | Часто встроен клапан ABS; усилие почти вдвое выше дискового при равном диаметре |
| Эффект самоподжимности (сервоусиления) | Нижние опоры колодок связаны | Ведущая колодка усиливает прижим без роста давления в магистрали | Обеспечивает огромное усилие при компактном цилиндре |
| Стяжные пружины | Верхняя и нижняя | Возвращают колодки в исходное положение; исключают трение после отпускания педали | Жесткий каркас предотвращает перекос при экстренном торможении |
| Авторегулятор зазора | Храповой рычаг или клиновой механизм | Компенсирует износ фрикционного слоя ступенчатым сдвигом опор | Обеспечивает «высокую» педаль весь срок службы накладок |
| Зазор между накладкой и барабаном | 0.2–0.4 мм | Оптимальный зазор для быстрого срабатывания без постоянного контакта | Меньше — вибрация и нагрев; больше — увеличенный ход педали |
| Стояночный тормоз (ручник) | Рычаг, интегрированный в узел | Превращает барабанный механизм в полноценный стояночный | Разбухание накладок от влаги снижает эффективность |
| Тепловой режим | До 250–300°C | Тепловой экран для ступичного подшипника; хуже отвод тепла, но защита жидкости от вскипания | Термическая усталость материала возможна при длительных нагрузках |
| Регламент обслуживания | Диагностика биения индикатором, проверка пружин и пыльников | Простукивание барабана, контроль внутреннего диаметра | Симптомы: скрип, вой, увод авто, провал педали, слабый ручник |
Частые вопросы об устройстве барабанного тормозного механизма заднего колеса
Почему барабанные тормоза до сих пор используются на задней оси, если дисковые считаются эффективнее?
Барабанный механизм сохраняет актуальность благодаря эффекту самоподжимности (сервоусилению): при вращении барабана ведущая колодка дополнительно «закусывает» рабочую поверхность, что позволяет развивать большое тормозное усилие при компактном гидроцилиндре. Это делает конструкцию эффективной и экономичной, особенно в условиях агрессивной внешней среды и для автомобилей с бюджетной комплектацией.
Как работает автоматическая регулировка зазора между колодками и барабаном?
По мере износа фрикционных накладок поршню приходится проходить большее расстояние, что увеличило бы ход педали. Чтобы этого избежать, в конструкцию встроен храповой рычаг или клиновой механизм, который ступенчато сдвигает нижние опоры колодок. Благодаря этому педаль остается «высокой» на протяжении всего срока службы накладок, и водитель не ощущает потери эффективности торможения.
Почему барабанные тормоза нагреваются сильнее дисковых и как это влияет на работу?
Тепловая нагрузка действительно выше, так как барабан отводит тепло хуже вентилируемого диска. Однако это защищает тормозную жидкость от локального вскипания, поскольку гидроцилиндр находится на удалении от рабочей зоны. Узел стабильно работает до 250–300°C, после чего возможна термическая усталость фрикционного материала. В жарких условиях на затяжных спусках это может вызывать «сползание» тормозного усилия.
Какой ресурс у задних барабанных колодок и что влияет на его сокращение?
Задние колодки в барабанном механизме служат примерно 60–80 тысяч километров, что вдвое больше ресурса передних дисковых. Однако этот показатель напрямую зависит от состояния возвратных пружин и герметичности пыльников цилиндра. Если смазка вымыта, колодка прижимается с перекосом, вызывая неравномерный «клинообразный» износ, что ведет к биению и овальности барабана.
Каковы признаки неисправности барабанного тормозного механизма?
Типовыми симптомами являются: скрип или вой при движении накатом (износ накладок до заклепок), увод автомобиля в сторону при торможении (заклинивание поршня РТЦ), проваливающаяся педаль при прогретом узле (воздух в контуре) и неэффективный ручник после прохождения луж (разбухание фрикционного слоя от влаги). Эти признаки требуют немедленной диагностики с проверкой биения барабана.
