Зачем вообще нужен пиргометр в автомобиле
Солнечная радиация — тот невидимый фактор, который способен превратить салон в духовку даже при работающем кондиционере. Автомобильные инженеры давно поняли: чтобы климат-контроль работал по уму, ему нужно знать не только температуру воздуха, но и интенсивность солнечного потока. Датчик солнечной радиации на панели приборов — это небольшой глаз, который постоянно «смотрит» на небо и передаёт данные в электронный блок управления.
В отличие от обычного термодатчика, сенсор улавливает лучистую энергию в широком спектре — от инфракрасного до видимого диапазона. Именно этот поток нагревает торпедо, сиденья и кожу водителя, заставляя систему охлаждения работать на упреждение, а не вдогонку.
Как устроен фотодиодный сенсор изнутри

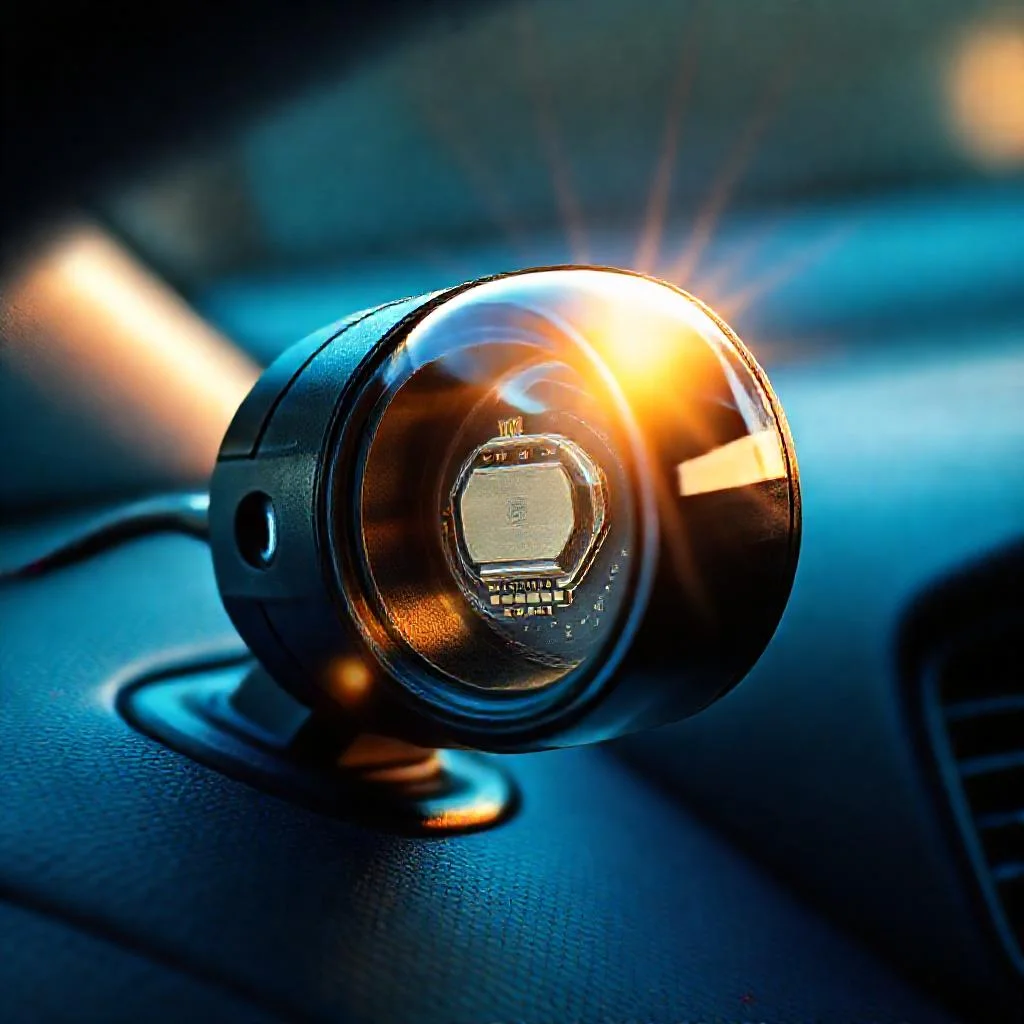

Сердце устройства — кремниевый фотодиод или фототранзистор, чья проводимость меняется пропорционально падающему свету. Сверху кристалл закрыт рассеивающей линзой из поликарбоната, которая собирает излучение со всей полусферы и защищает элемент от пыли и влаги. Корпус обычно имеет форму полусферы, чтобы угол обзора охватывал максимальную площадь остекления.
Сигнал с фотодиода усиливается операционным усилителем и оцифровывается АЦП. Современные блоки климат-контроля считывают этот поток данных десятки раз в секунду, сопоставляя его с показаниями уличного термодатчика и датчика температуры в салоне. Так формируется «карта тепла» вокруг автомобиля.
Двухканальные и трёхканальные датчики: эволюция сенсорики
Простейшие системы используют один фотодиод, но точность такой схемы страдает при боковом солнце. Инженеры пошли дальше: в премиальных авто устанавливают сдвоенные sensors с раздельными зонами обзора — левой и правой. Это позволяет понять, что водитель находится под прямым ударом лучей, а пассажир — в тени.
Трёхканальные приборы добавляют вертикальное разделение: верхняя полусфера ловит прямой солнечный диск, нижняя — отражённый от дороги и капота. Подобная детализация критична для зон с высоким альбедо, например, на снежных трассах или при движении по раскалённому асфальту.
Типичные неисправности и способы диагностики
Чаще всего сенсор выходит из строя из-за микротрещин в линзе или окисления контактов разъёма. Влага, попавшая внутрь корпуса, замыкает цепь, и блок управления получает искажённые значения. Второй по частоте сценарий — деградация фотодиода под воздействием ультрафиолета за 7–10 лет эксплуатации.
Диагностика не требует лабораторного оборудования: достаточно считать коды ошибок сканером и сравнить показания сенсора с эталонным значением при эталонном освещении. В некоторых марках, например у Volkswagen и Toyota, датчик тестируется через активацию сервисного режима климат-контроля.
- Проверьте сопротивление на контактах разъёма при выключенном зажигании — оно должно соответствовать паспортному.
- Оцените целостность линзы: матовые пятна и царапины снижают светопропускание на 15–30%.
- Сравните отклик на фонарик с откликом на солнце — реакция должна быть линейной.
- Убедитесь, что дренажные отверстия корпуса не забиты грязью и конденсат не скапливается.
Влияние на алгоритмы работы климат-контроля
Электронный блок суммирует сигналы от датчика радиации с данными о температуре испарителя и положении заслонок. Чем выше солнечная нагрузка, тем раньше открывается клапан подачи хладагента и тем интенсивнее работает вентилятор. Без этого сенсора система реагирует на нагрев с задержкой в 1–2 минуты — в пробке под палящим солнцем это ощущается как вечность.
Интересно, что некоторые производители закладывают в прошивку «сезонную адаптацию»: зимой чувствительность сенсора искусственно занижается, чтобы избежать ложного охлаждения при низком солнце. Летом, наоборот, порог срабатывания снижается, и компрессор включается агрессивнее.
Солнечный сенсор — это не просто датчик, а переводчик с языка света на язык комфорта. Он превращает физику излучения в прохладу вокруг вашего лица.
Установка и калибровка: тонкости, о которых молчат мануалы
При замене сенсора важно сохранить оригинальный угол наклона — обычно он составляет 15–20 градусов к горизонту. Смещение даже на 5 градусов сдвигает зону обзора и приводит к ложным показаниям. Крепёжные защёлки на торпедо хрупкие, поэтому демонтаж лучше проводить пластиковой лопаткой при комнатной температуре.
После установки нового прибора требуется калибровка: она выполняется либо автоматически при первом включении зажигания на улице в пасмурную погоду, либо через дилерское ПО. Игнорирование этого шага грозит тем, что климат-контроль будет «думать», что на улице ночь, и охлаждать салон слишком слабо.
Параметры и характеристики датчика солнечной радиации
| Параметр | Значение / Описание |
|---|---|
| Чувствительный элемент | Кремниевый фотодиод или фототранзистор |
| Спектральный диапазон | От инфракрасного до видимого |
| Материал линзы | Поликарбонат (рассеивающая линза) |
| Форма корпуса | Полусфера (для максимального угла обзора остекления) |
| Угол наклона при установке | 15–20 градусов к горизонту |
| Допустимое смещение угла | Не более 5 градусов (иначе ложные показания) |
| Тип датчиков (по каналам) | Одноканальные, двухканальные (левый/правый), трёхканальные (верхняя и нижняя полусферы) |
| Усиление сигнала | Операционный усилитель |
| Оцифровка сигнала | АЦП |
| Частота считывания блоком климат-контроля | Десятки раз в секунду |
| Срок деградации фотодиода под УФ | 7–10 лет эксплуатации |
| Снижение светопропускания при повреждении линзы | 15–30% |
| Задержка реакции системы без сенсора | 1–2 минуты |
| Сезонная адаптация (зима) | Чувствительность сенсора искусственно занижается |
| Сезонная адаптация (лето) | Порог срабатывания снижается, компрессор включается агрессивнее |
| Метод калибровки | Автоматически при первом включении зажигания в пасмурную погоду или через дилерское ПО |
| Типичные неисправности | Микротрещины линзы, окисление контактов разъёма, попадание влаги внутрь корпуса |
| Методы диагностики | Считывание кодов ошибок сканером, сравнение с эталоном при эталонном освещении, сервисный режим (Volkswagen, Toyota) |
Частые вопросы об устройстве датчика солнечной радиации на панели приборов
Что находится внутри датчика солнечной радиации?
Сердце устройства — кремниевый фотодиод или фототранзистор, проводимость которого меняется пропорционально падающему свету. Сверху кристалл закрыт рассеивающей линзой из поликарбоната, которая собирает излучение со всей полусферы и защищает элемент от пыли и влаги.
Чем отличаются двухканальные и трёхканальные датчики?
Простейшие системы используют один фотодиод для обзора. Двухканальные датчики имеют раздельные зоны обзора — левую и правую, что позволяет понять, что водитель под прямым солнцем, а пассажир в тени. Трёхканальные добавляют вертикальное разделение: верхняя полусфера ловит прямой солнечный диск, нижняя — отражённый от дороги и капота.
Почему датчик выходит из строя и как это диагностировать?
Чаще всего сенсор ломается из-за микротрещин в линзе или окисления контактов разъёма. Влага внутри корпуса замыкает цепь, и блок управления получает искажённые значения. Второй сценарий — деградация фотодиода под воздействием ультрафиолета за 7–10 лет. Для диагностики достаточно считать коды ошибок сканером и сравнить показания сенсора с эталонным значением при эталонном освещении; у Volkswagen и Toyota датчик тестируется через сервисный режим климат-контроля.
Как датчик влияет на работу климат-контроля?
Электронный блок суммирует сигналы от датчика радиации с данными о температуре испарителя и положении заслонок. Чем выше солнечная нагрузка, тем раньше открывается клапан подачи хладагента и тем интенсивнее работает вентилятор. Без этого сенсора система реагирует на нагрев с задержкой в 1–2 минуты.
Какие тонкости установки и калибровки датчика нужно учитывать?
При замене важно сохранить оригинальный угол наклона — обычно 15–20 градусов к горизонту. Смещение даже на 5 градусов сдвигает зону обзора и приводит к ложным показаниям. После установки требуется калибровка: автоматически при первом включении зажигания на улице в пасмурную погоду либо через дилерское ПО. Игнорирование калибровки грозит тем, что климат-контроль будет охлаждать салон слишком слабо.
