Сердце гибрида: почему тяговая машина не похожа на стартер
Под капотом современного гибрида скрывается не просто модернизированный двигатель внутреннего сгорания, а сложный тандем, где электрическая тяговая машина выполняет роль универсального солдата. В отличие от обычного генератора или стартера, она работает в режиме постоянного реверса: то крутит колеса, потребляя ток, то превращается в генератор, запасая энергию для батареи. Понимание того, как устроен этот узел, помогает осознать, почему гибриды так экономичны в городе и так тяговиты на трассе.
Конструктивно такой мотор напоминает перевернутый бублик, внутри которого вращается ротор с постоянными магнитами. Статор, наоборот, остается неподвижным и содержит медные обмотки, создающие вращающееся магнитное поле. Именно взаимодействие этих двух сил — магнитного притяжения и электрического тока — заставляет автомобиль двигаться плавно и почти бесшумно.
Архитектура синхронной машины: магниты против обмоток
Большинство современных гибридов используют синхронные электродвигатели с постоянными магнитами (PMSM). Ротор здесь не имеет обмоток возбуждения, а его магнитное поле создается мощными неодимовыми магнитами, запрессованными в тело сердечника. Это решение повышает КПД и избавляет от необходимости подавать ток на вращающуюся часть, что упрощает конструкцию и снижает потери на трение.
Статор в таких машинах чаще всего трехфазный. Это значит, что его обмотки смещены друг относительно друга на 120 градусов, создавая вращающееся магнитное поле. Когда инвертор подает напряжение на эти фазы в нужной последовательности, ротор начинает синхронно следовать за полем, обеспечивая высокий крутящий момент с самых низких оборотов.
Ключевые компоненты и их задачи в гибридной трансмиссии
Чтобы тяговая машина работала эффективно в паре с ДВС, инженеры используют несколько критически важных узлов. Каждый из них выполняет свою функцию, превращая электрическую энергию в механическое движение и обратно.
- Ротор с магнитами: обеспечивает постоянное магнитное поле, не требуя подвода энергии.
- Статор с обмотками: создает вращающееся поле, управляемое инвертором.
- Инвертор: преобразует постоянный ток из батареи в переменный для питания обмоток.
- Датчик положения ротора: сообщает контроллеру точный угол поворота для синхронизации фаз.
- Система охлаждения: отводит тепло от обмоток и магнитов, предотвращая размагничивание.
Особое внимание уделяется системе охлаждения, так как при рекуперативном торможении обмотки могут нагреваться очень сильно. В современных гибридах часто применяют масляное охлаждение, которое омывает статор непосредственно в корпусе.
Принцип работы: от тока к крутящему моменту
В момент старта с места электроника подает на обмотки статора ток такой величины и направления, чтобы магнитное поле «толкало» ротор. Поскольку магниты ротора уже имеют свое поле, взаимодействие происходит мгновенно. Это обеспечивает максимальный крутящий момент с нулевых оборотов — то, чего не может дать ДВС без помощи турбины или маховика.
Электрический тяговый двигатель гибрида — это не просто альтернатива бензиновому мотору, а его идеальный партнер, работающий в режимах, где ДВС беспомощен: на старте, в пробках и при торможении.
При движении накатом или торможении инвертор переключает машину в режим генератора. Ротор продолжает вращаться, но теперь его магнитное поле индуцирует ток в обмотках статора. Этот ток выпрямляется и отправляется обратно в высоковольтную батарею, продлевая запас хода. Такая рекуперация позволяет гибриду в городском цикле экономить до 30% топлива.
Эволюция технологий: от простых моторов к интегрированным модулям
Ранние гибриды использовали отдельные электромоторы, которые встраивались между ДВС и коробкой передач. Сегодня все чаще применяются интегрированные стартер-генераторы (ISG), которые выполняют функции и стартера, и генератора, и тягового мотора. Это снижает вес и стоимость всей системы.
Будущее за двигателями с улучшенными магнитными материалами и масляным охлаждением, которые способны работать на более высоких оборотах без потери эффективности. Кроме того, развитие силовой электроники на основе карбида кремния позволяет уменьшить размеры инверторов и повысить их КПД до 98%. Гибридная силовая установка становится все более компактной, но при этом более мощной и умной.

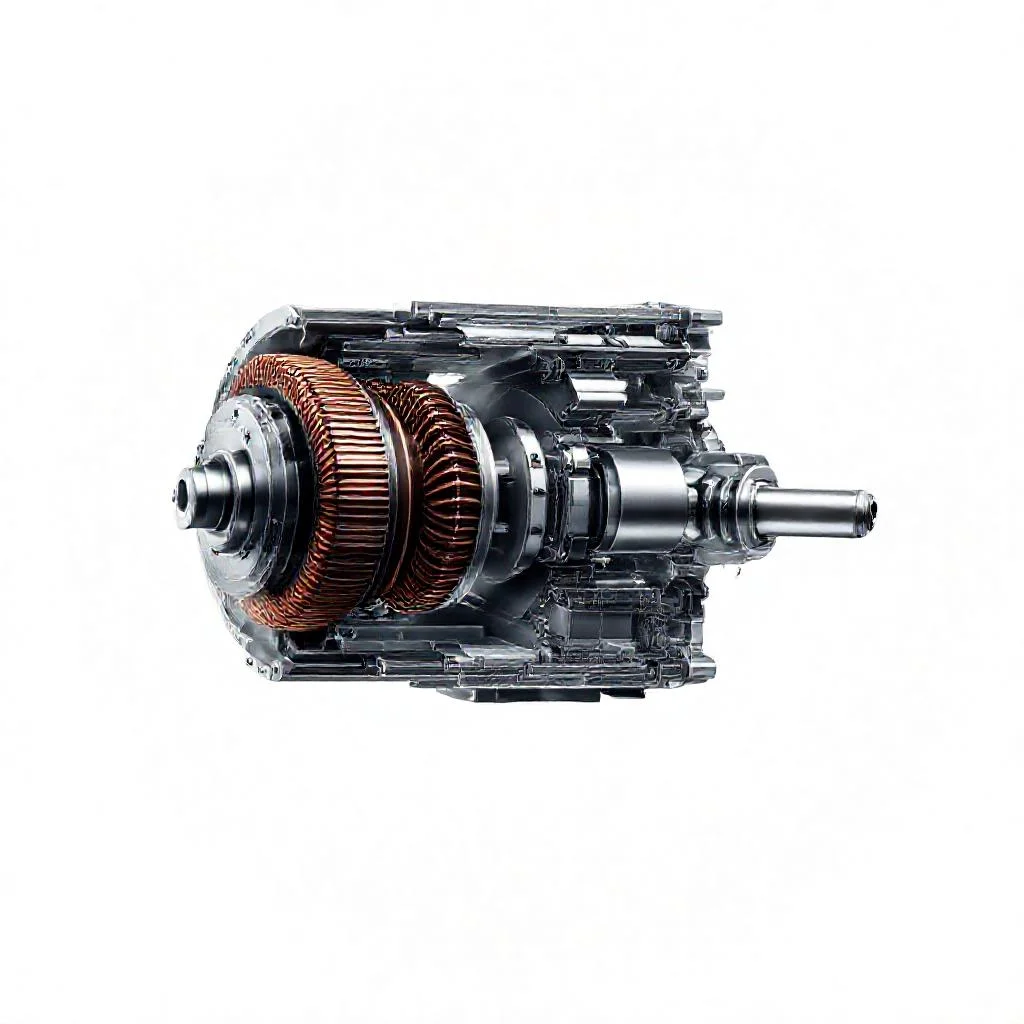

Устройство электрического тягового двигателя гибрида
| Компонент | Тип / Конструкция | Функция | Особенности |
|---|---|---|---|
| Ротор с магнитами | Постоянные неодимовые магниты, запрессованные в тело сердечника; без обмоток возбуждения | Обеспечивает постоянное магнитное поле, не требуя подвода энергии | Повышает КПД, упрощает конструкцию, снижает потери на трение |
| Статор с обмотками | Трехфазный, обмотки смещены на 120 градусов | Создает вращающееся магнитное поле, управляемое инвертором | Неподвижен; медные обмотки |
| Инвертор | Силовая электроника | Преобразует постоянный ток из батареи в переменный для питания обмоток | На основе карбида кремния позволяет уменьшить размеры и повысить КПД до 98% |
| Датчик положения ротора | Датчик угла поворота | Сообщает контроллеру точный угол поворота для синхронизации фаз | Необходим для синхронной работы |
| Система охлаждения | Часто масляное охлаждение, омывающее статор в корпусе | Отводит тепло от обмоток и магнитов, предотвращая размагничивание | Особенно важно при рекуперативном торможении, когда обмотки сильно нагреваются |
| Параметр | Значение / Описание |
|---|---|
| Тип двигателя | Синхронный электродвигатель с постоянными магнитами (PMSM) |
| Крутящий момент | Максимальный с нулевых оборотов |
| Смещение фаз статора | 120 градусов |
| КПД инвертора (перспективные) | до 98% |
| Экономия топлива при рекуперации в городском цикле | до 30% |
| Режимы работы | Тяговый (потребление тока) и генераторный (рекуперация) |
Частые вопросы об устройстве электрического тягового двигателя гибрида
Чем тяговый электродвигатель гибрида отличается от обычного стартера или генератора?
В отличие от обычного генератора или стартера, тяговая машина работает в режиме постоянного реверса: то крутит колеса, потребляя ток, то превращается в генератор, запасая энергию для батареи.
Как устроен ротор и статор синхронного тягового двигателя с постоянными магнитами?
Ротор не имеет обмоток возбуждения, а его магнитное поле создается мощными неодимовыми магнитами, запрессованными в тело сердечника. Статор чаще всего трехфазный: его обмотки смещены друг относительно друга на 120 градусов, создавая вращающееся магнитное поле.
Какие ключевые компоненты обеспечивают работу тяговой машины в гибридной трансмиссии?
Основные узлы включают ротор с магнитами, статор с обмотками, инвертор, датчик положения ротора и систему охлаждения. Инвертор преобразует постоянный ток из батареи в переменный для питания обмоток, а датчик положения ротора сообщает контроллеру точный угол поворота для синхронизации фаз.
Почему гибридный электродвигатель обеспечивает максимальный крутящий момент с нулевых оборотов?
В момент старта с места электроника подает на обмотки статора ток такой величины и направления, чтобы магнитное поле «толкало» ротор. Поскольку магниты ротора уже имеют свое поле, взаимодействие происходит мгновенно, что обеспечивает максимальный крутящий момент с нулевых оборотов.
Как работает рекуперативное торможение в тяговом двигателе гибрида?
При движении накатом или торможении инвертор переключает машину в режим генератора: ротор продолжает вращаться, а его магнитное поле индуцирует ток в обмотках статора. Этот ток выпрямляется и отправляется обратно в высоковольтную батарею, что позволяет экономить до 30% топлива в городском цикле.
