Пневмоподвеска: Анатомия комфорта и инженерной мысли
Когда автомобиль плавно «проглатывает» дорожные стыки и лежачих полицейских, не передавая вибрации на кузов, в работу вступает сложный гидропневматический механизм. В отличие от привычных пружин или торсионов, пневмоподвеска меняет не только упругость, но и саму геометрию ходовой части. Это не просто набор баллонов — это интеллектуальная система, которая управляет клиренсом и жесткостью в реальном времени, подстраиваясь под скорость и качество асфальта.

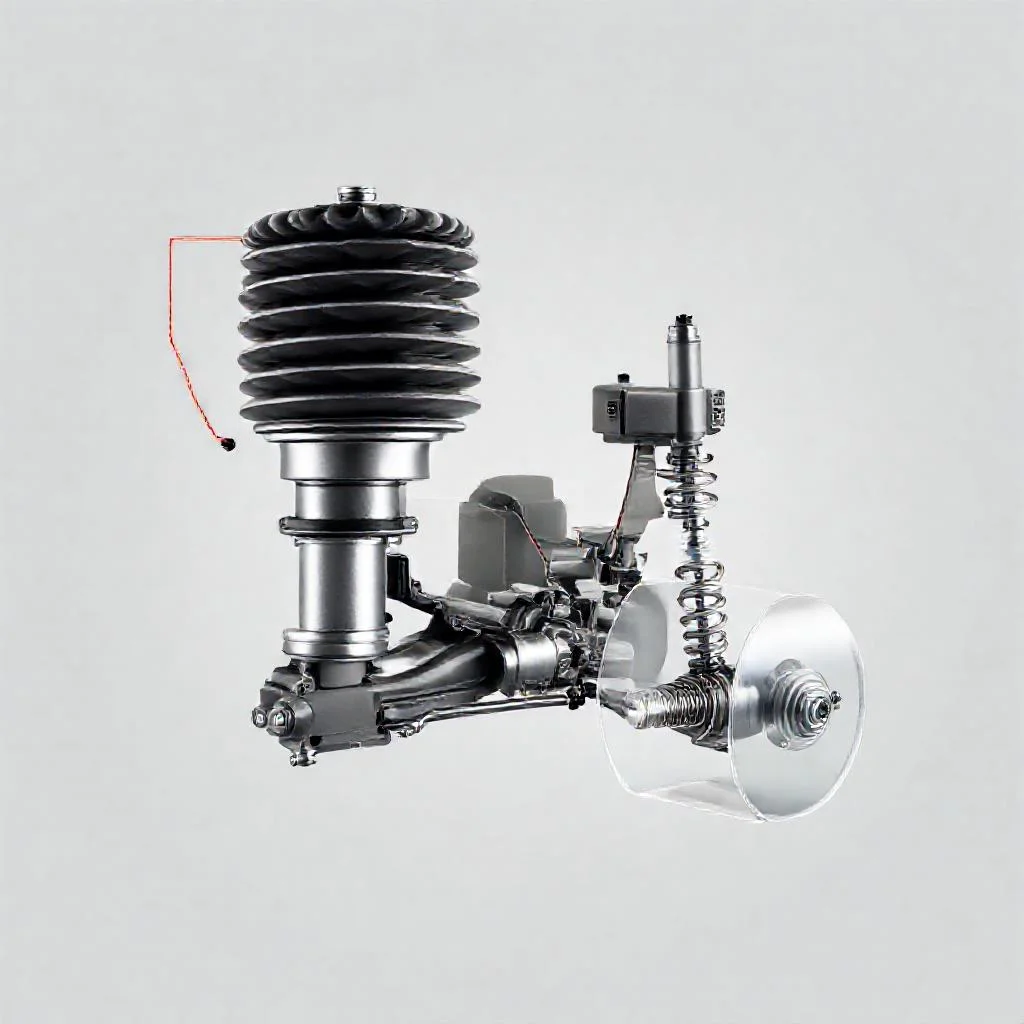

Главный элемент — резинокордные пневмобаллоны, которые заменяют классические витые пружины. Внутри них циркулирует сжатый воздух, а давление в контуре регулирует электронный блок управления. Именно эта архитектура позволяет седану премиум-класса превращаться из спортивного «прижатого» купе в внедорожник, способный штурмовать бордюры, простым нажатием кнопки на центральной консоли.
Конструктивные компоненты: От ресивера до датчиков
Сердце системы — компрессор с осушителем воздуха, который нагнетает атмосферу в ресивер. Этот металлический резервуар хранит запас рабочего тела под давлением до 16 атмосфер, чтобы система могла мгновенно отреагировать на команду поднять кузов. Воздух из ресивера через систему электромагнитных клапанов поступает в пневмостойки, где давит на поршень или мембрану, изменяя высоту посадки.
Управляется вся эта механика сетью датчиков: акселерометры, датчики высоты кузова и давления. Они передают миллионы сигналов в блок управления, который молниеносно принимает решения. Например, при резком торможении система может «присесть» на переднюю ось, уменьшая крен и улучшая сцепление с трассой. Современные версии используют адаптивные амортизаторы с изменяемой жесткостью, где масло смешивается с газом в специальной камере.
- Клапанная пневмоподвеска — дискретно изменяет давление, используя соленоидные клапаны для каждого контура.
- Адаптивные амортизаторы — работают в паре с пневмобаллонами, меняя вязкость масла под действием магнитного поля.
- Датчики положения кузова (но не путать с датчиками ABS) — определяют разницу между кузовом и рычагами подвески с точностью до миллиметра.
- Пневморессоры с двойной камерой — обеспечивают две различные характеристики жесткости без использования сложной электроники.
Физика процесса: Как давление управляет динамикой
Воздух, в отличие от металла пружины, обладает нелинейной характеристикой сжатия. При малых ходах сжатия он мягок, но по мере увеличения амплитуды его сопротивление растет экспоненциально. Это значит, что на мелких неровностях пневмобаллон работает как пуховая перина, а на глубокой яме он превращается в жесткий упор, предотвращающий пробой подвески. Такой эффект позволяет одновременно добиться плавности и энергоемкости.
Инженеры настраивают систему так, чтобы при прямолинейном движении по автобану давление в баллонах падало, опуская кузов на 15–20 мм. Это снижает аэродинамическое сопротивление и центр тяжести, улучшая устойчивость на высоких скоростях. При парковке или езде по бездорожью кузов поднимается на максимальную высоту, увеличивая угол въезда и защищая днище от ударов.
«Настоящее мастерство инженера проявляется не в том, чтобы заставить автомобиль двигаться, а в том, чтобы заставить его чувствовать дорогу так, как чувствует её тело пилота — через вибрацию, которая превращается в информацию, а не в усталость».
Практическая эксплуатация: Ресурс, ремонт и мифы
Средний ресурс качественных пневмобаллонов составляет 150–200 тысяч километров, но на деле он сильно зависит от климата и состояния дорог. Реагенты, которыми посыпают трассы зимой, разъедают резину, а песок и пыль, попадающие на шток, убивают уплотнители. Чаще всего выходит из строя не сам баллон, а клапан сброса давления или осушитель в компрессоре, который забивается влагой из-за отсутствия своевременной замены фильтра.
Существует заблуждение,что пневмоподвеска требует сложного обслуживания. На деле, диагностика сводится к визуальному осмотру на предмет трещин и проверке герметичности мыльным раствором. Главный враг — это запущенность. Если автомобиль начала «проседать» ночью, не стоит тянуть с ремонтом: эксплуатация с утечкой воздуха перегружает компрессор, который пытается компенсировать падение давления, перегреваясь и сгорая.
Эволюция и перспективы: От грузовиков до электрокаров
Когда-то пневматика использовалась исключительно на автобусах и фурах для выравнивания груженой платформы, но теперь она стала маркером технологичности легкового автомобиля. Ведущие производители активно комбинируют её с электронными системами стабилизации, создавая предиктивную подвеску. Камеры сканируют дорогу на 20 метров вперед, и система заранее «взводит» амортизаторы под конкретную кочку, что особенно актуально для массивных электромобилей с тяжелыми батареями.
Будущее — за отказом от традиционных гидравлических трубок в пользу электромеханических приводов с цифровым управлением потоком воздуха. Однако пневматика останется востребованной благодаря уникальной способности сочетать мягкость хода с регулируемой грузоподъемностью. Это не просто автомобильная опция, а философия комфорта, которая превращает каждую поездку в полет над дорожными несовершенствами.
Сравнение компонентов и характеристик пневматической подвески
| Компонент / Параметр | Функция в системе | Рабочие характеристики (по тексту) | Особенности / Типичный ресурс |
|---|---|---|---|
| Резинокордные пневмобаллоны | Замена витых пружин; создание упругости за счет сжатого воздуха | Нелинейная характеристика сжатия: мягкие на малых ходах, жесткие при больших амплитудах | Средний ресурс — 150–200 тыс. км; разрушаются реагентами, песком и пылью на штоке |
| Компрессор с осушителем воздуха | Нагнетает атмосферный воздух в ресивер; осушитель удаляет влагу | — | Часто выходит из строя из-за забитого фильтра и влаги; перегружается при утечках |
| Ресивер | Металлический резервуар для хранения сжатого воздуха | Рабочее давление — до 16 атмосфер | Обеспечивает мгновенную реакцию на команды подъема/опускания кузова |
| Электромагнитные клапаны | Распределение воздуха из ресивера по контурам (стойкам) | — | В клапанной подвеске — дискретное регулирование давления соленоидными клапанами |
| Датчики высоты кузова | Определяют разницу между положением кузова и рычагов подвески | Точность измерения — до миллиметра | Не путать с датчиками ABS; передают сигналы в блок управления |
| Электронный блок управления (ЭБУ) | Обрабатывает сигналы датчиков, управляет клапанами и компрессором | Получает миллионы сигналов от акселерометров, датчиков высоты и давления | В предиктивных системах получает данные с камер за 20 м до неровности |
| Адаптивные амортизаторы | Изменяют жесткость подвески в паре с пневмобаллонами | Масло меняет вязкость под действием магнитного поля | Используются в современных версиях для управления кренами и сцеплением |
| Пневморессоры с двойной камерой | Обеспечивают две различные характеристики жесткости | — | Работают без сложной электроники |
| Пневмостойки | Содержат баллон и поршень/мембрану; меняют высоту посадки | Воздух давит на поршень или мембрану, изменяя клиренс | — |
Сравнение режимов работы пневмоподвески
| Ситуация / Режим | Давление в баллонах | Изменение клиренса | Эффект / Назначение |
|---|---|---|---|
| Прямолинейное движение по автобану | Падает | Кузов опускается на 15–20 мм | Снижение аэродинамического сопротивления и центра тяжести; улучшение устойчивости на высокой скорости |
| Парковка или бездорожье | Растет (система нагнетает воздух) | Кузов поднимается до максимума | Увеличение угла въезда и защита днища от ударов |
| Резкое торможение | Увеличивается в переднем контуре | Автомобиль «приседает» на переднюю ось | Уменьшение крена и улучшение сцепления с трассой |
| Мелкие неровности | Среднее (малые ходы сжатия) | Незначительные колебания | Пневмобаллон работает мягко («пуховая перина»), обеспечивая плавность хода |
| Глубокая яма | Резко возрастает (экспоненциально) | Большой ход сжатия | Превращается в жесткий упор, предотвращающий пробой подвески |
Распространенные неисправности и мифы об обслуживании
| Компонент риска | Типичная причина отказа | Миф vs Реальность |
|---|---|---|
| Пневмобаллоны | Реагенты на дорогах, песок, пыль на штоке | Миф: требуют сложного обслуживания. Реальность: достаточно визуального осмотра на трещины и проверки мыльным раствором |
| Клапан сброса давления | Выходит из строя чаще, чем сам баллон | — |
| Осушитель в компрессоре | Забивается влагой из-за несвоевременной замены фильтра | Главный враг — запущенность |
| Компрессор | Перегрев и сгорание при эксплуатации с утечкой воздуха (компенсирует падение давления) | Эксплуатация при «проседании» автомобиля ночью перегружает компрессор |
Эволюция технологии и перспективы применения
| Этап развития | Область применения | Технология / Решение | Цель / Преимущество |
|---|---|---|---|
| Историческое начало | Автобусы и грузовые фуры | Выравнивание груженой платформы | Поддержание постоянного уровня кузова независимо от нагрузки |
| Современное применение | Легковые автомобили премиум-класса | Комбинация с электронными системами стабилизации | Маркер технологичности; управление клиренсом и жесткостью в реальном времени |
| Предиктивные системы | Электромобили, люксовые седаны | Камеры сканируют дорогу на 20 м вперед; система заранее «взводит» амортизаторы | Подготовка к конкретной неровности; актуально для тяжелых батарей электрокаров |
| Будущее | Автомобили следующего поколения | Отказ от гидравлических трубок в пользу электромеханических приводов с цифровым управлением потоком воздуха | Сочетание мягкости хода с регулируемой грузоподъемностью; «философия комфорта» |
Ключевые вопросы об устройстве пневмоподвески
Из каких основных компонентов состоит система пневмоподвески?
Основными элементами являются: пневмобаллоны (заменяют пружины), компрессор с осушителем, ресивер (резервуар для хранения сжатого воздуха), система электромагнитных клапанов и электронный блок управления, который получает данные от датчиков высоты кузова, давления и акселерометров.
Каким образом давление воздуха влияет на управление клиренсом и жесткостью?
Изменение давления в пневмобаллонах напрямую регулирует высоту кузова. При увеличении давления автомобиль поднимается, при снижении — опускается. Жесткость меняется из-за нелинейной характеристики сжатия воздуха: на малых ходах он мягкий, а при больших амплитудах сопротивление экспоненциально растет, предотвращая пробои.
Каков типичный ресурс элементов и от чего зависит их износ?
Средний ресурс качественных пневмобаллонов составляет 150–200 тыс. км. На износ влияют дорожные реагенты, песок и пыль, попадающие на шток, а также отсутствие своевременной замены фильтра осушителя. Чаще всего выходят из строя клапаны сброса давления и осушитель компрессора, а не сами баллоны.
Почему пневмоподвеска считается более комфортной по сравнению с пружинами?
Это связано с нелинейной упругостью воздуха: на мелких неровностях он работает как мягкая подушка, а на крупных — становится жестким упором, что одновременно обеспечивает плавность хода и энергоемкость. Также система способна адаптироваться к условиям движения, снижая кузов на трассе или поднимая его для бездорожья.
Какие неисправности встречаются чаще всего и как их диагностировать?
Главная проблема — утечки воздуха из-за микротрещин в баллонах или износа уплотнителей. Также распространен перегрев компрессора при эксплуатации с падением давления. Простейшая диагностика — визуальный осмотр баллонов и проверка стыков мыльным раствором. Если автомобиль проседает за ночь, это указывает на разгерметизацию контура.
