Эволюция контроля: как датчик обосновался в самом сердце диска
Традиционные системы, считывающие вращение колеса через ABS, долгое время были золотым стандартом, но они измеряют лишь косвенные параметры. Прямой сенсор, вмонтированный непосредственно в обод, меняет правила игры, предоставляя пилоту «сырые» данные о физическом состоянии шины здесь и сейчас.
Такое расположение позволяет фиксировать малейшие колебания температуры и давления с точностью, недоступной внешним манометрам. Именно интеграция электроники в структуру колеса превращает обычную покрышку в умный сенсорный узел, передающий телеметрию в реальном времени.
Архитектура монолита: из чего собран внутренний сенсор

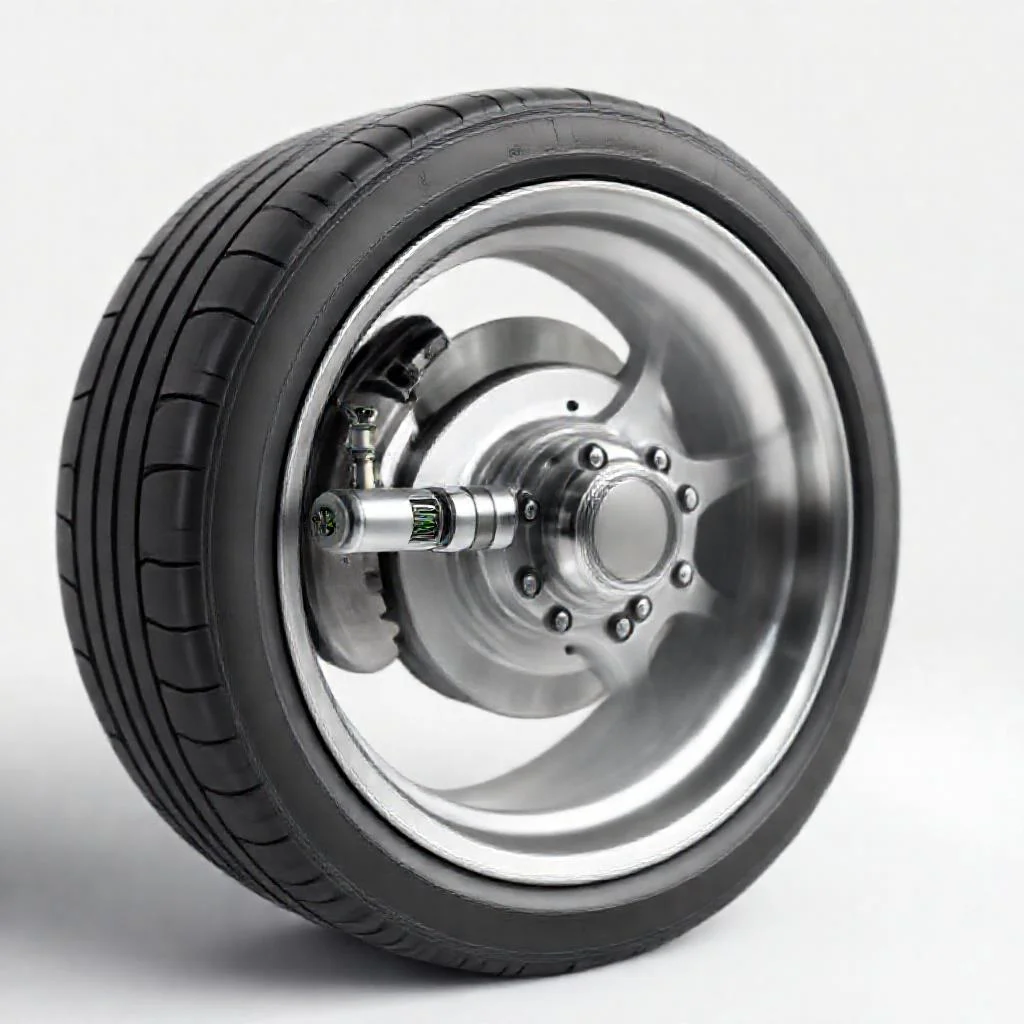

Устройство напоминает миниатюрный космический аппарат, закрепленный на ступице. Основой служит прочный корпус из композитных материалов, способный выдерживать перегрузки, вибрации и агрессивное воздействие тормозной пыли. Внутри него скрыт пьезорезистивный чувствительный элемент, мембрана которого деформируется под давлением воздуха.
Питание осуществляется от литиевой батареи с низким саморазрядом, рассчитанной на срок службы самой шины. Микропроцессор обрабатывает сигналы, оцифровывает их и отправляет по радиоканалу на приемник, расположенный в кузове автомобиля. Герметичность корпуса — критический параметр, ведь влага внутри диска — главный враг электроники.
Физика процесса: трансформация давления в цифровой сигнал
В основе лежит принцип тензометрии: мембрана с нанесенными полупроводниковыми элементами меняет свое сопротивление при механическом воздействии. Чем сильнее сжатие воздуха в покрышке, тем больше прогиб чувствительного элемента и тем выше напряжение на выходе моста Уитстона. Этот аналоговый сигнал проходит через АЦП и превращается в понятные цифровые значения.
Ключевая сложность — компенсация температурного дрейфа.
«Внутри колеса датчик живет в аду: от -40°C на зимней парковке до +80°C при агрессивной езде. Без алгоритмов термокомпенсации точность показаний превратилась бы в фикцию».
Именно поэтому современные модели используют дополнительные сенсоры температуры, вносящие коррективы в расчеты давления. Без этого цифры на приборной панели не имели бы ничего общего с реальностью.
Сценарии работы: от парковки до трека
В состоянии покоя система переходит в спящий режим для экономии заряда, просыпаясь лишь при начале движения. Это достигается благодаря акселерометру, который улавливает вращение колеса. На скорости свыше 25 км/ч датчик начинает непрерывную трансляцию пакетов данных, частота которых растет с увеличением скорости.
- Статическая калибровка: проверка давления перед выездом для установки базовых значений.
- Динамический мониторинг: отслеживание нагрева шины на трассе для предотвращения разрывов.
- Аварийная сигнализация: мгновенное оповещение о резкой потере герметичности.
Такая логика работы позволяет водителю получать актуальную информацию, не отвлекаясь от управления. Алгоритмы анализируют не только абсолютные значения, но и скорость их изменения.
Инженерные вызовы: балансировка и защита от помех
Установка дополнительного груза на диск нарушает развесовку, требуя тщательной балансировки колеса. Смещение центра масс даже на несколько граммов вызывает биение на высоких скоростях, разрушающее подшипники ступицы. Производители стремятся минимизировать вес устройства, используя легкие сплавы и компактные чипы.
Второй вызов — радиопомехи. Металлический диск и стальной корд шины создают экран, затрудняющий прохождение сигнала. Для решения этой проблемы используются специальные антенны и протоколы передачи, устойчивые к интерференции. Энергоэффективность также важна: батарея должна работать годами, не требуя обслуживания.
Будущее телеметрии: интеграция с интеллектуальными системами
Современные датчики — это уже не просто манометры, а полноценные узлы сбора данных для систем активной безопасности. Они передают информацию о нагрузке на ось и характере сцепления с дорогой, позволяя электронике корректировать работу подвески и тормозов. В перспективе такие сенсоры станут частью экосистемы автономного вождения.
Развитие технологий печати электроники на гибких подложках позволит встроить датчики непосредственно в структуру резины. Это устранит необходимость во внешних креплениях и сделает мониторинг еще более точным. Колесо будущего станет единым информационным устройством, неразрывно связанным с цифровым профилем автомобиля.
Компоненты и характеристики прямого датчика давления в колесном диске
| Элемент / Параметр | Описание / Значение |
|---|---|
| Корпус | Прочный корпус из композитных материалов, выдерживающий перегрузки, вибрации и воздействие тормозной пыли |
| Чувствительный элемент | Пьезорезистивный элемент с мембраной, деформирующейся под давлением воздуха |
| Питание | Литиевая батарея с низким саморазрядом, рассчитанная на срок службы самой шины |
| Обработка сигнала | Микропроцессор оцифровывает сигналы и отправляет их по радиоканалу на приемник в кузове автомобиля |
| Герметичность корпуса | Критический параметр, так как влага внутри диска — главный враг электроники |
| Принцип измерения | Тензометрия: сопротивление полупроводниковых элементов на мембране меняется при механическом воздействии |
| Преобразование сигнала | Аналоговый сигнал проходит через АЦП и превращается в цифровые значения |
| Диапазон температур | От −40 °C на зимней парковке до +80 °C при агрессивной езде |
| Термокомпенсация | Дополнительные сенсоры температуры вносят коррективы в расчеты давления |
| Спящий режим | Система просыпается при начале движения благодаря акселерометру, улавливающему вращение колеса |
| Порог непрерывной трансляции | Скорость свыше 25 км/ч |
| Сценарии работы | Статическая калибровка, динамический мониторинг, аварийная сигнализация |
| Влияние на балансировку | Дополнительный груз нарушает развесовку; смещение центра масс даже на несколько граммов вызывает биение на высоких скоростях, разрушающее подшипники ступицы |
| Меры снижения веса | Использование легких сплавов и компактных чипов |
| Радиопомехи | Металлический диск и стальной корд шины создают экран; используются специальные антенны и протоколы передачи, устойчивые к интерференции |
| Энергоэффективность | Батарея должна работать годами без обслуживания |
| Интеграция с системами | Передача данных о нагрузке на ось и характере сцепления с дорогой для корректировки работы подвески и тормозов |
| Перспектива развития | Печать электроники на гибких подложках для встраивания датчиков непосредственно в структуру резины |
Частые вопросы об устройстве прямого датчика давления внутри колесного диска
Из чего состоит прямой датчик давления внутри колесного диска?
Датчик включает прочный корпус из композитных материалов, пьезорезистивный чувствительный элемент с мембраной, микропроцессор, литиевую батарею с низким саморазрядом и радиопередатчик для отправки данных на приемник в кузове автомобиля.
Как давление воздуха превращается в цифровой сигнал?
В основе лежит принцип тензометрии: мембрана с полупроводниковыми элементами меняет сопротивление при механическом воздействии. Чем сильнее давление, тем больше прогиб мембраны и выше напряжение на выходе моста Уитстона. Аналоговый сигнал проходит через АЦП и превращается в цифровые значения.
Как датчик компенсирует температурные изменения внутри колеса?
Внутри колеса температура может меняться от -40°C до +80°C, поэтому современные модели используют дополнительные сенсоры температуры и алгоритмы термокомпенсации, которые вносят коррективы в расчеты давления для обеспечения точности показаний.
Как датчик экономит заряд батареи и когда начинает передавать данные?
В состоянии покоя система переходит в спящий режим, просыпаясь при начале движения благодаря акселерометру, который улавливает вращение колеса. На скорости свыше 25 км/ч датчик начинает непрерывную трансляцию пакетов данных, частота которых растет с увеличением скорости.
С какими инженерными вызовами сталкиваются при установке датчика в диск?
Основные вызовы — нарушение развесовки колеса, требующее тщательной балансировки, и радиопомехи от металлического диска и стального корда шины. Для их решения производители минимизируют вес устройства и используют специальные антенны и помехоустойчивые протоколы передачи.
