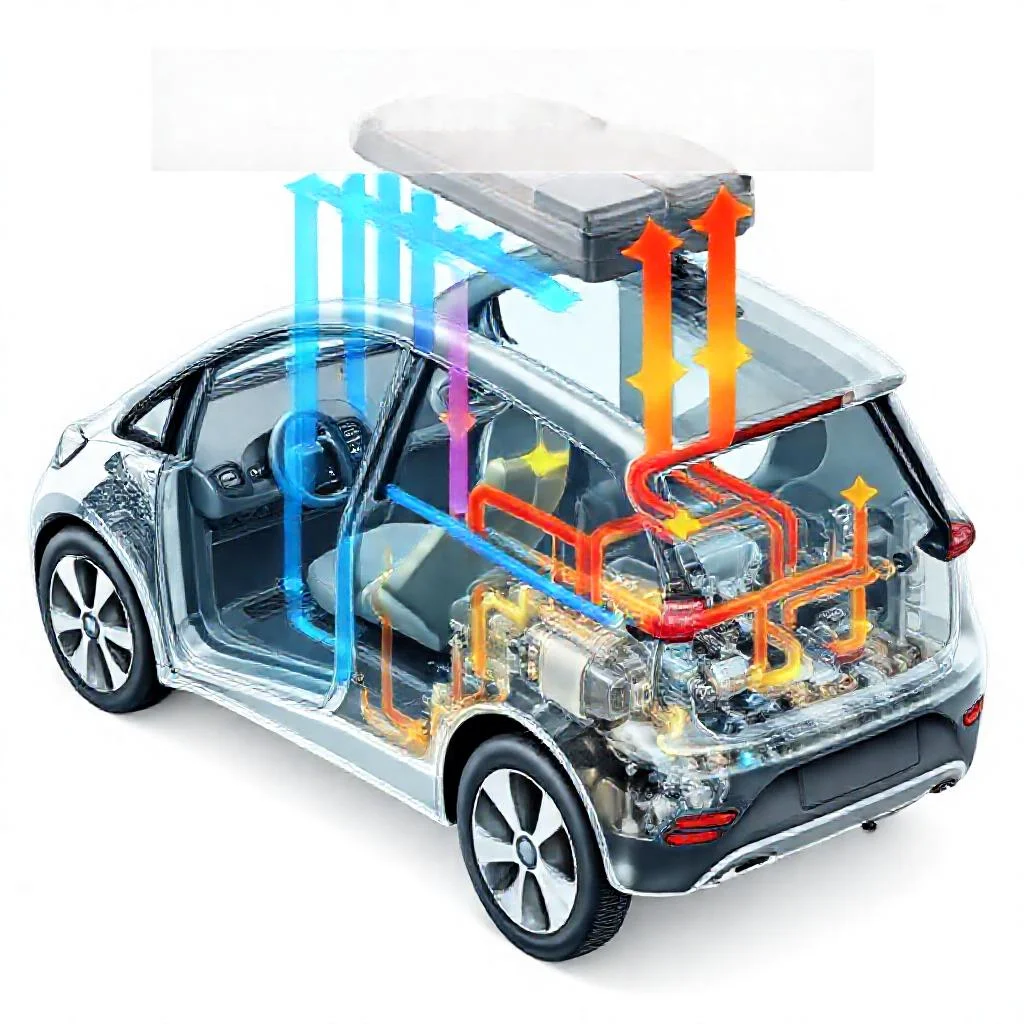

Физика, а не магия: как работает тепловой насос в EV
В основе устройства лежит не генерация тепла, а его транспортировка. Система не сжигает энергию для нагрева, а перекачивает тепловую энергию с улицы внутрь салона, затрачивая киловатты лишь на работу компрессора. Хладагент циркулирует в замкнутом контуре, меняя агрегатное состояние от жидкости к газу и обратно.
Представьте, что вы выжимаете воду из мокрой губки: даже в морозный воздух содержит скрытую энергию. Компрессор сжимает пары хладагента, резко повышая их температуру, которая затем отдаётся в отопительный контур. Этот цикл позволяет получать до 3 кВт тепла на каждый затраченный 1 кВт электроэнергии.
Ключевые узлы и их роль в термодинамическом цикле
Сердцем системы выступает электрический компрессор, который создаёт разницу давлений между испарителем и конденсатором. Испаритель, расположенный на пути наружного воздуха, забирает низкопотенциальное тепло, а конденсатор, интегрированный в климатическую установку, отдаёт его в салон через радиатор печки.
Дроссельный клапан (ТРВ) дозирует подачу хладагента, а реверсивный контур позволяет менять направление потока. Летом этот же контур работает как обычный кондиционер, охлаждая салон. Управляет всем электронный блок, считывающий показания датчиков температуры и давления.
- Компрессор — повышает давление и температуру паров хладагента.
- Испаритель — поглощает тепло из окружающей среды.
- Конденсатор — передаёт тепло в систему отопления салона.
- Расширительный клапан — регулирует перепад давления в контуре.
Эффективность против мороза: где проходит граница
Коэффициент преобразования (COP) теплового насоса зависит от температуры за бортом. При плюсовых значениях эффективность достигает 300–400%, но с падением столбика термометра ниже −15 °C производительность резко снижается. В таких условиях в работу вступают вспомогательные резистивные нагреватели (PTC-элементы).
Однако даже в лютый холод насос остаётся полезным: он предварительно подогревает хладагент, снижая нагрузку на ТЭНы. Инженеры решают проблему низких температур через использование инжекции пара или каскадных схем, расширяя рабочий диапазон до −25 °C и ниже.
Тепловой насос — это не просто деталь, а философия энергоэффективности: он заставляет электромобиль тратить запас батареи на перемещение тепла, а не на его создание.
Влияние на запас хода и конструктивные особенности
Внедрение этой технологии позволяет сохранить до 20–30% запаса хода зимой по сравнению с традиционными электронагревателями. Отсутствие необходимости греть охлаждающую жидкость двигателя внутреннего сгорания даёт мгновенный старт отопителя, хотя сам процесс выхода на режим занимает несколько минут.
Конструктивно система сложнее обычного кондиционера: она требует дополнительных трубок, датчиков и более производительного компрессора. Производители интегрируют её в единый тепловой модуль, объединяющий охлаждение батареи, инвертора и отопление салона для рекуперации любого попутного тепла.
Сравнение с резистивным нагревом и перспективы
Классические PTC-нагреватели просты и дешевы, но их КПД никогда не превышает 100%, что критично для дальнобойности. Тепловой насос выигрывает в долгой перспективе, особенно в регионах с мягким климатом, где он окупает свою стоимость за пару сезонов.
Будущее за использованием природных хладагентов, таких как CO2 (R744), которые работают эффективнее синтетических аналогов при экстремально низких температурах. Это откроет возможность повсеместного отказа от громоздких и прожорливых электрических ТЭНов.
Компоненты и параметры теплового насоса в электромобиле
| Узел / Параметр | Функция в термодинамическом цикле | Ключевые характеристики |
|---|---|---|
| Электрический компрессор | Создаёт разницу давлений между испарителем и конденсатором; сжимает пары хладагента, резко повышая их температуру | Сердце системы; требует повышенной производительности по сравнению с обычным кондиционером |
| Испаритель | Расположен на пути наружного воздуха; забирает низкопотенциальное тепло из окружающей среды | Поглощает тепло даже из морозного воздуха |
| Конденсатор | Интегрирован в климатическую установку; отдаёт тепло в салон через радиатор печки | Передаёт тепло в систему отопления салона |
| Дроссельный клапан (ТРВ) | Дозирует подачу хладагента; регулирует перепад давления в контуре | Расширительный клапан |
| Реверсивный контур | Позволяет менять направление потока хладагента | Летом работает как обычный кондиционер, охлаждая салон |
| Электронный блок управления | Управляет всей системой | Считывает показания датчиков температуры и давления |
| Вспомогательные резистивные нагреватели (PTC-элементы) | Вступают в работу при падении температуры ниже −15 °C | КПД никогда не превышает 100% |
| Инжекция пара / каскадные схемы | Решение проблемы низких температур | Расширяют рабочий диапазон до −25 °C и ниже |
| Природные хладагенты (CO2 / R744) | Перспективное направление | Работают эффективнее синтетических аналогов при экстремально низких температурах |
Эффективность и влияние на запас хода
| Показатель | Значение | Условия / Примечание |
|---|---|---|
| COP (коэффициент преобразования) | 300–400% | При плюсовых значениях температуры за бортом |
| Тепло на 1 кВт электроэнергии | до 3 кВт тепла | За счёт цикла перекачки тепла |
| Сохранение запаса хода зимой | 20–30% | По сравнению с традиционными электронагревателями |
| Порог резкого снижения производительности | ниже −15 °C | Включаются вспомогательные PTC-элементы |
Сравнение теплового насоса и резистивного нагрева
| Критерий | Тепловой насос | PTC-нагреватели (резистивные) |
|---|---|---|
| Принцип действия | Перекачивает тепловую энергию с улицы внутрь салона | Создают тепло за счёт сжигания электроэнергии |
| КПД | До 300–400% (COP) | Никогда не превышает 100% |
| Конструктивная сложность | Сложнее обычного кондиционера: дополнительные трубки, датчики, более производительный компрессор | Простые и дешёвые |
| Влияние на запас хода зимой | Сохраняет до 20–30% запаса хода | Критично снижает дальнобойность |
| Окупаемость | Окупает стоимость за пару сезонов, особенно в регионах с мягким климатом | — |
Частые вопросы об устройстве теплового насоса для обогрева салона электромобиля
Что является источником тепла для обогрева салона электромобиля с тепловым насосом?
Система не генерирует тепло, а транспортирует его из окружающего воздуха. Даже в морозный воздух содержит скрытую тепловую энергию. Испаритель, расположенный на пути наружного воздуха, забирает низкопотенциальное тепло, а конденсатор отдаёт его в салон через радиатор печки. Электроэнергия затрачивается лишь на работу компрессора, а не на создание тепла.
Какие ключевые узлы входят в состав теплового насоса и какие функции они выполняют?
Сердцем системы выступает электрический компрессор, который создаёт разницу давлений между испарителем и конденсатором. Испаритель поглощает тепло из окружающей среды, конденсатор передаёт тепло в систему отопления салона. Дроссельный клапан (ТРВ) дозирует подачу хладагента, а реверсивный контур позволяет менять направление потока. Управляет всем электронный блок, считывающий показания датчиков температуры и давления.
Как меняется эффективность теплового насоса при низких температурах?
Коэффициент преобразования (COP) теплового насоса зависит от температуры за бортом. При плюсовых значениях эффективность достигает 300–400%, но с падением столбика термометра ниже −15 °C производительность резко снижается. В таких условиях в работу вступают вспомогательные резистивные нагреватели (PTC-элементы). Однако даже в лютый холод насос остаётся полезным: он предварительно подогревает хладагент, снижая нагрузку на ТЭНы. Инженеры решают проблему низких температур через использование инжекции пара или каскадных схем, расширяя рабочий диапазон до −25 °C и ниже.
Насколько тепловой насос экономичнее классических резистивных нагревателей?
Внедрение этой технологии позволяет сохранить до 20–30% запаса хода зимой по сравнению с традиционными электронагревателями. Классические PTC-нагреватели просты и дешевы, но их КПД никогда не превышает 100%, что критично для дальнобойности. Тепловой насос выигрывает в долгой перспективе, особенно в регионах с мягким климатом, где он окупает свою стоимость за пару сезонов.
Может ли тепловой насос работать как кондиционер летом?
Да. Реверсивный контур позволяет менять направление потока. Летом этот же контур работает как обычный кондиционер, охлаждая салон.
