Анатомия стеклоочистителя: больше, чем просто рычаг
На первый взгляд трапеция стеклоочистителя кажется примитивным механизмом, перекидывающим щетки из стороны в сторону. На деле это точная кинематическая схема, где каждый шарнир и тяга рассчитаны на миллионы циклов. Именно здесь скрывается секрет равномерного прилегания кромки к стеклу на любой скорости.

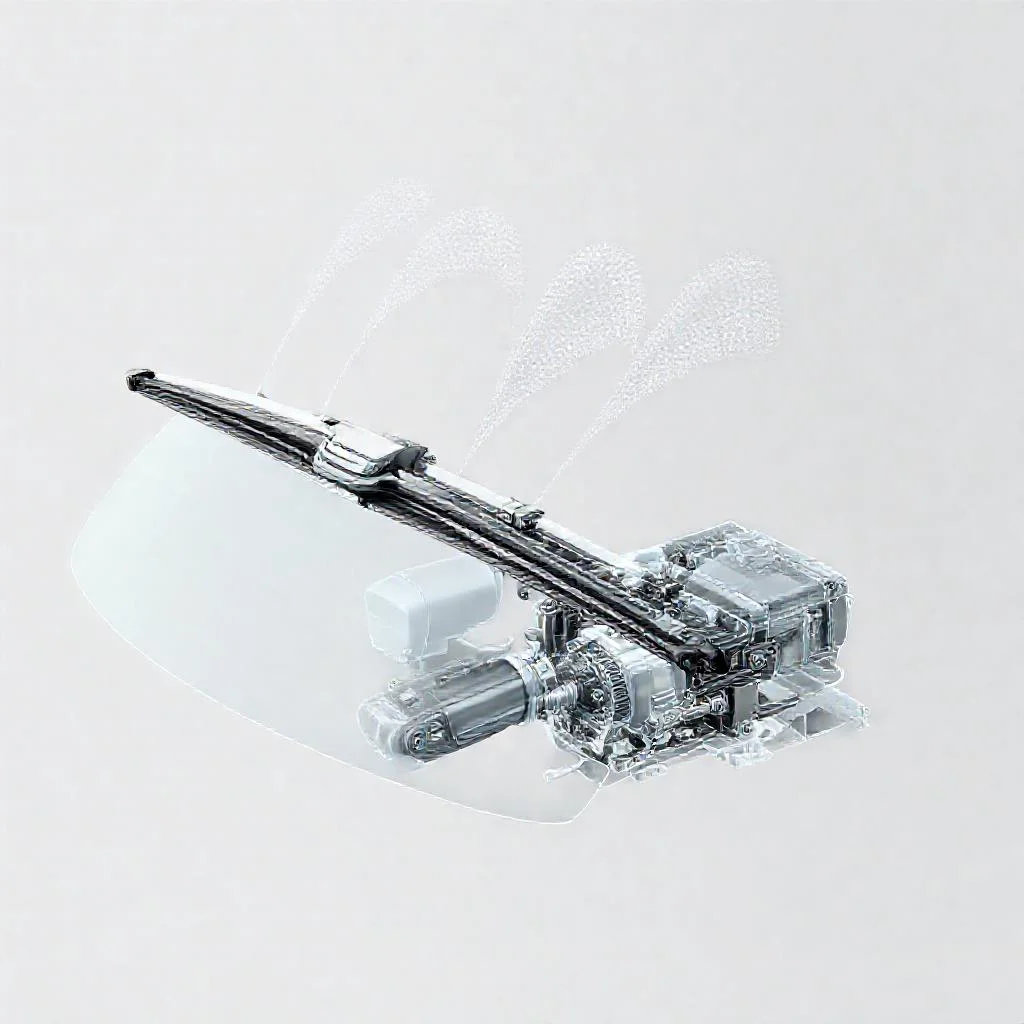

Основу составляет мотор-редуктор, преобразующий вращение якоря в возвратно-поступательное движение кривошипа. Далее усилие передается через систему металлических тяг, заставляя поводки синхронно преодолевать сопротивление ветра и трение.
Кинематика трапеции: как рождается синхронность
Главный элемент передачи — трапеция, или тяговый механизм. Она связывает выходной вал редуктора с двумя осями поводков, обеспечивая строго заданный угол размаха. Люфт в этих соединениях приводит к дерганию щеток и пропуску зон очистки.
Современные модели используют сферические наконечники тяг из износостойкого пластика. Такая конструкция гасит вибрации и компенсирует микроскопические перекосы кузова, сохраняя траекторию движения неизменной годами.
Стеклоочиститель — это единственный элемент автомобиля, который работает в условиях постоянного контакта с абразивом и агрессивной химией, но при этом обязан сохранять идеальную геометрию движения.
Поводок и щетка: точка контакта с реальностью
Поводок — это упругий рычаг, прижимающий щетку к плоскости стекла с усилием, рассчитанным инженерами. Пружина внутри поводка подобрана так, чтобы компенсировать аэродинамический подъем на высокой скорости.
Крепление щетки к поводку (крючок, штырь, боковой зажим) должно быть жестким, но сDegree свободы для самоустановки. Малейший перекос приводит к неравномерному износу резинки и характерным полосам на стекле.
- Пружинный механизм поводка обеспечивает постоянное давление 300–500 грамм на погонный сантиметр.
- Шарнир поводка позволяет щетке адаптироваться к кривизне лобового стекла.
- Фиксатор предотвращает самопроизвольное складывание рычага при отрыве от стекла.
Режимы работы и электронное управление
За синхронность и паузы отвечает реле или электронный блок управления. Он получает сигнал с датчика дождя или подрулевого переключателя и задает скважность импульсов для мотор-редуктора.
В прерывистом режиме важна функция возврата в исходное положение: парковочный контакт внутри редуктора разрывает цепь именно в тот момент, когда щетки уходят вниз. Без этого механизма стеклоочиститель замирал бы в случайной точке.
Диагностика и слабые места системы
Первые признаки износа — замедленное движение щеток, рывки или стук под капотом. Чаще всего страдают втулки осей поводков: они набирают грязь и начинают клинить, перегружая мотор.
Второй по частоте дефект — износ трапеции. Разболтанные шарниры дают люфт, из-за чего щетка не доходит до края стекла или задевает стойку кузова. Своевременная смазка и замена пластиковых втулок продлевают жизнь узлу на сотни тысяч километров.
Параметры и элементы системы очистки лобового стекла поводками
| Элемент / Параметр | Функция / Значение | Особенности |
|---|---|---|
| Мотор-редуктор | Преобразует вращение якоря в возвратно-поступательное движение кривошипа | Основа системы; передаёт усилие через тяги |
| Трапеция (тяговый механизм) | Связывает выходной вал редуктора с двумя осями поводков, обеспечивает заданный угол размаха | Люфт приводит к дерганию щеток и пропуску зон очистки |
| Сферические наконечники тяг | Из износостойкого пластика | Гасят вибрации и компенсируют микроскопические перекосы кузова |
| Поводок | Упругий рычаг, прижимающий щетку к стеклу | Пружина компенсирует аэродинамический подъем на высокой скорости |
| Пружинный механизм поводка | Постоянное давление 300–500 грамм на погонный сантиметр | Обеспечивает прилегание кромки щетки |
| Шарнир поводка | Позволяет щетке адаптироваться к кривизне лобового стекла | Необходим для самоустановки щетки |
| Крепление щетки к поводку | Крючок, штырь, боковой зажим | Должно быть жестким, но с degree свободы для самоустановки |
| Фиксатор | Предотвращает самопроизвольное складывание рычага при отрыве от стекла | Элемент поводка |
| Реле / электронный блок управления | Отвечает за синхронность и паузы; задает скважность импульсов для мотор-редуктора | Получает сигнал с датчика дождя или подрулевого переключателя |
| Парковочный контакт | Разрывает цепь в момент, когда щетки уходят вниз | Обеспечивает возврат в исходное положение |
| Втулки осей поводков | Слабые места системы | Набирают грязь и клинят, перегружая мотор |
| Трапеция (износ шарниров) | Второй по частоте дефект | Разболтанные шарниры дают люфт: щетка не доходит до края стекла или задевает стойку кузова |
Частые вопросы об устройстве системы очистки лобового стекла поводками
Как мотор-редуктор передаёт усилие на поводки стеклоочистителя?
Мотор-редуктор преобразует вращение якоря в возвратно-поступательное движение кривошипа, после чего усилие передаётся через систему металлических тяг, заставляя поводки синхронно двигаться.
Что такое трапеция стеклоочистителя и зачем она нужна?
Трапеция — это тяговый механизм, который связывает выходной вал редуктора с двумя осями поводков и обеспечивает строго заданный угол размаха. Люфт в соединениях трапеции приводит к дерганию щеток и пропуску зон очистки.
Как пружина поводка влияет на прилегание щетки к стеклу?
Пружина внутри поводка подобрана так, чтобы компенсировать аэродинамический подъём на высокой скорости и обеспечить постоянное давление около 300–500 грамм на погонный сантиметр, а шарнир поводка позволяет щетке адаптироваться к кривизне лобового стекла.
Как работает функция возврата щеток в исходное положение?
В прерывистом режиме за возврат отвечает парковочный контакт внутри редуктора: он разрывает цепь именно в тот момент, когда щетки уходят вниз. Без этого механизма стеклоочиститель замирал бы в случайной точке.
Какие слабые места чаще всего приводят к неисправностям системы очистки?
Чаще всего страдают втулки осей поводков: они набирают грязь и начинают клинить, перегружая мотор. Второй по частоте дефект — износ трапеции, при котором разболтанные шарниры дают люфт, из-за чего щетка не доходит до края стекла или задевает стойку кузова.
